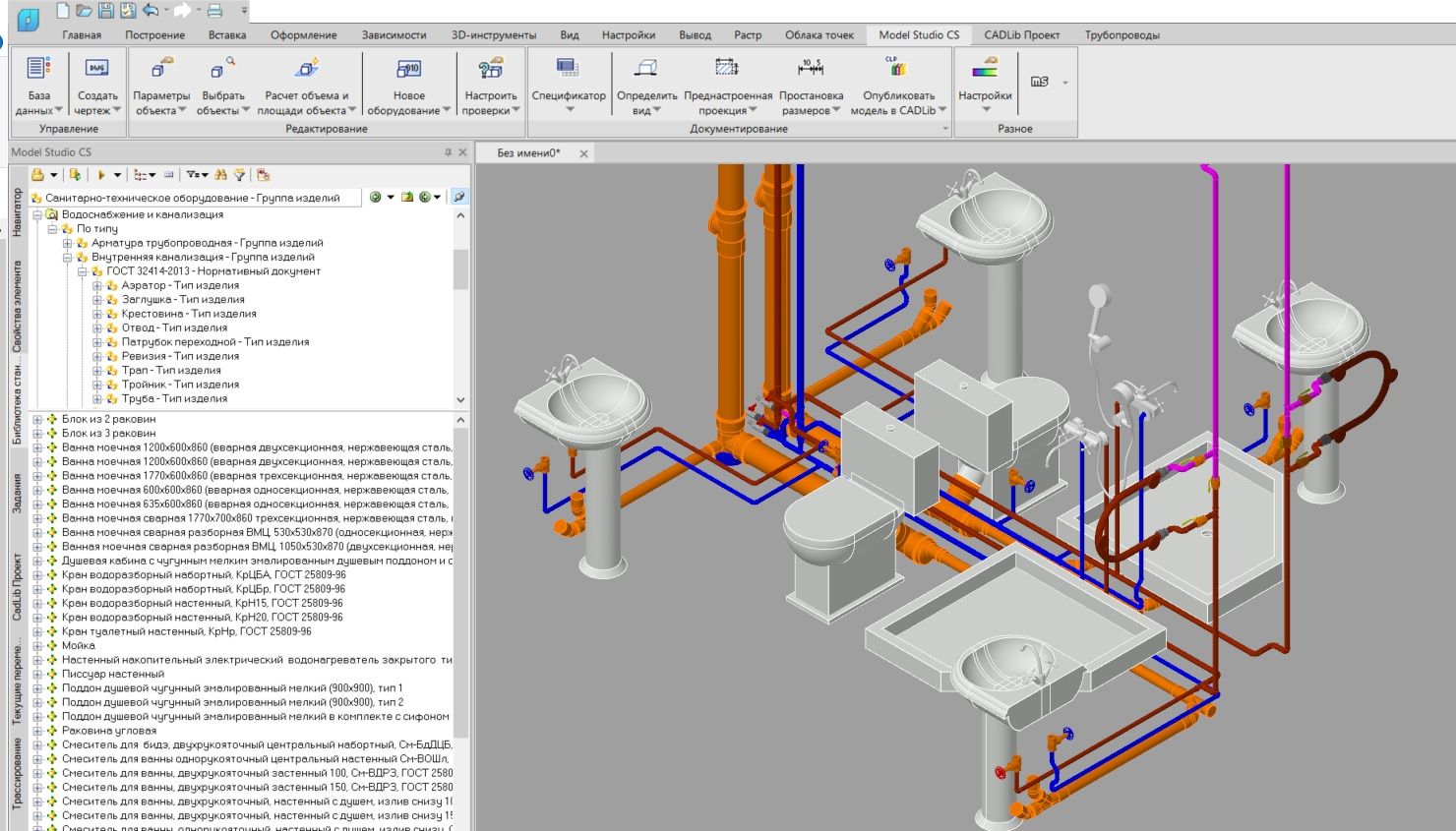

Model Studio CS Водоснабжение и канализация

Программа предназначена для создания информационных моделей инженерных систем, включая сети холодного и горячего водоснабжения, хозяйственно-бытовой и производственной канализации.

Система позволяет выполнять трехмерное проектирование внутренних инженерных сетей, а также автоматически формировать проектную и рабочую документацию в соответствии с требованиями отраслевых стандартов.

Решение интегрировано с Платформой nanoCAD и входит в линейку программных продуктов Model Studio CS, что обеспечивает совместную работу специалистов разных разделов проекта в единой информационной среде.

Использование Model Studio CS Водоснабжение и канализация позволяет повысить точность проектирования инженерных систем, ускорить подготовку документации и сократить количество ошибок при разработке проектов водоснабжения и канализации.

Заказать Нужна консультация

Описание

Программный комплекс Model Studio CS Водоснабжение и канализация предназначен для трехмерного проектирования, компоновки и выпуска проектной/рабочей документации по внутренним системам горячего и холодного водоснабжения и канализации на проектируемых или реконструируемых объектах.

Model Studio CS Водоснабжение и канализация значительно расширяет возможности платформы и nanoCAD в области трехмерного проектирования промышленных и гражданских объектов, делая работу инженера более комфортной и эффективной.

Комплекс позволяет решать следующие основные задачи:

трехмерная компоновка и моделирование;
расчеты и проверка инженерных решений;
формирование и выпуск проектной и рабочей документации.
Программный комплекс Model Studio CS Водоснабжение и канализация спроектирован и создан в России коллективом специалистов, обладающих огромным опытом работы как на российском, так и на мировом рынке. Документация, формируемая с помощью этого ПО, строго соответствует требованиям российских государственных и отраслевых стандартов.

Текущая версия комплекса работает в среде nanoCAD. В рамках задач трехмерного проектирования, решаемых средствами Model Studio CS Водоснабжение и канализация:

производится трехмерная компоновка оборудования;
выполняется трехмерное эскизирование трубопроводов с их последующим конструированием или построение трубопроводов из стандартных элементов базы данных с использованием миникаталогов («спеков»);
формируются трехмерные параметрические модели оборудования;
выполняются все необходимые проверки (на предмет обнаружения коллизий, пересечений, нарушений предельно допустимых расстояний) со смежными специальностями при совместном использовании CADLib Модель и Архив;
обеспечивается взаимодействие между проектировщиками в процессе работы над одним проектом (выдача заданий смежным отделам);
генерируются чертежи с автоматическим формированием планов, видов, разрезов, план-схем, изометрических видов и чертежей;
автоматически проставляются отметки уровня, выноски, позиционные обозначения и размеры;
генерируется аксонометрическая схема как одного трубопровода, так и всей модели целиком — с автоматической простановкой размеров, выносок, позиционных обозначений и иных элементов оформления;
генерируется изометрическая схема трубопровода или всей модели с автоматической разбивкой на отдельные листы и автоматической простановкой размеров, выносок, позиционных обозначений;
автоматически составляются спецификации, экспликации и ведомости на основе стандартных шаблонов, включенных в комплект поставки. Кроме того, предусмотрена возможность самостоятельно добавлять и редактировать формы и шаблоны экспорта табличных документов. Созданные документы будут автоматически заполняться с сохранением в форматах MS Word, MS Excel, Rich Text Format (RTF) и непосредственно в чертеже nanoCAD (спецификация на лист, экспликация на лист).

Компоновка оборудования

Компоновка (размещение) оборудования в трехмерном пространстве является одним из наиболее ответственных технических решений при проектировании. Для решения компоновочной задачи в Model Studio CS Водоснабжение и канализация предусмотрены все необходимые инструменты и функции. Они обеспечивают удобство работы и возможность проверки допустимых расстояний в любой момент и на любом этапе создания проекта.

Разработчики создали специальные инструменты, которые значительно упрощают работу. Прекрасным примером такого инструмента служит функция быстрого перехода из двумерного представления в трехмерное, которая позволяет выполнять проект на привычном плоском плане (2D), при этом переключение в трехмерный вид (3D) осуществляется одним нажатием кнопки. Эта функция особенно полезна тем, кто только недавно начал осваивать трехмерное проектирование и пока испытывает трудности восприятия 3D.

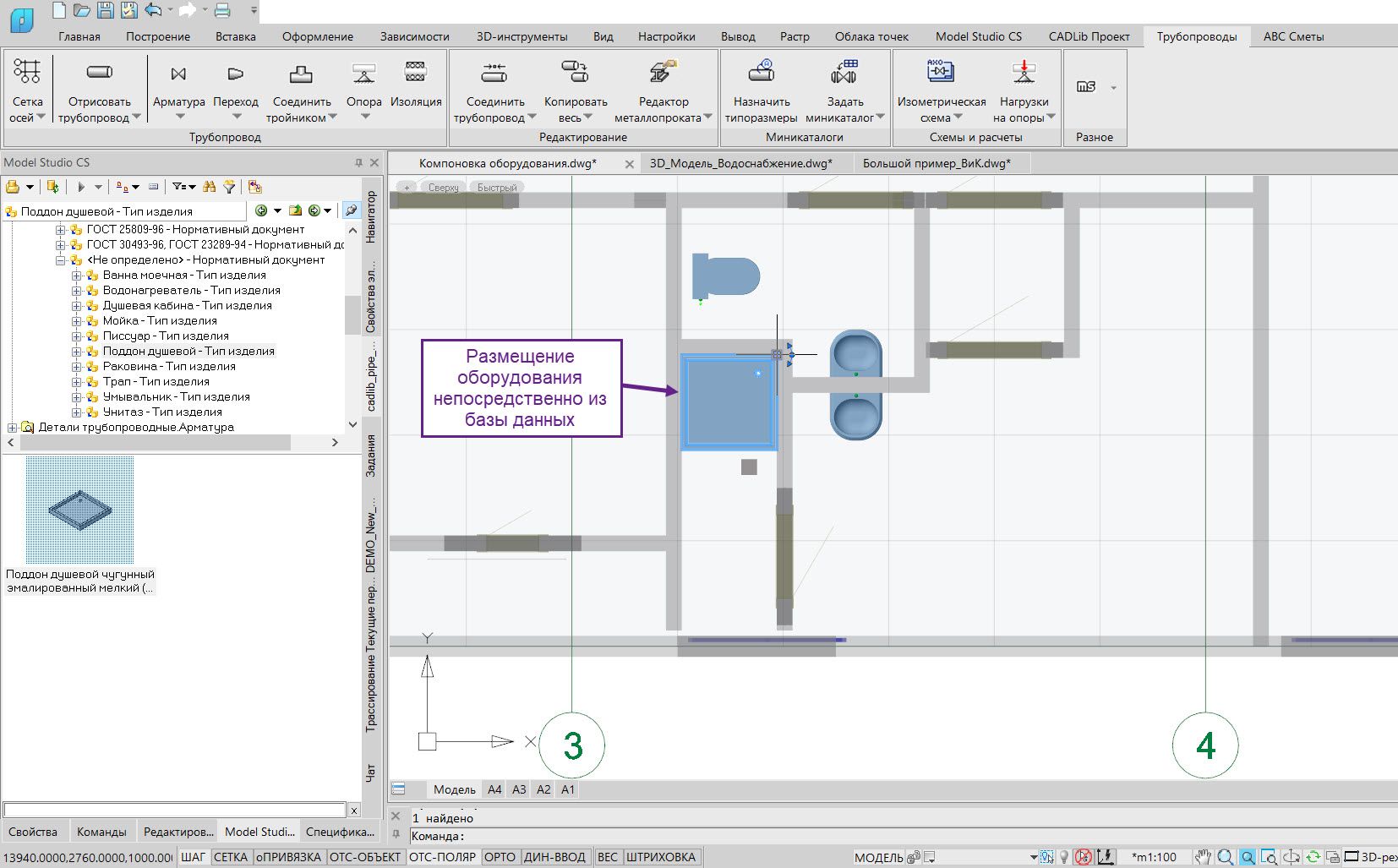

Компоновка оборудования (сантехническое оборудование) из базы данных
Компоновка оборудования (сантехническое оборудование) из базы данных
Основным источником для размещения оборудования в модели, является база данных изделий и материалов (поставляется вместе с программным комплексом). На ряду с этим предусмотрена возможность использования уже готовых моделей оборудования, выполненных в различных САПР: nanoCAD, AutoCAD, Autodesk Inventor, SOLIDWORKS, КОМПАС и других САПР общего назначения (путем сохранения в формат DWG или DXF 3D).

База данных оборудования, изделий и материалов

Model Studio CS предоставляет возможность использовать в проектируемых системах готовое оборудование из базы данных оборудования, изделий и материалов, непосредственно встроенной в среду проектирования и не требующей вызова дополнительных программ.

Каталоги оборудования, изделий и материалов, входящие в стандартную поставку Model Studio CS, охватывают широкий спектр изделий для систем водоснабжения и канализации. Инженер получает все инструменты, необходимые для работы с базой: поиск (простой или с предварительно заданными условиями), предопределенные выборки, классификаторы, миникаталоги. Существует возможность предварительно (без вставки в чертеж) посмотреть, как выглядит объект, и (также без вставки) получить полную атрибутивную информацию о нем: марку, название завода-производителя, материал, вес, состав и другие полезные данные, необходимые для принятия решения.

База данных оборудования, изделий и материалов
База данных оборудования, изделий и материалов
Работать с базой данных оборудования легко и просто. Требуется лишь выбрать из нее объект и разместить его на модели — оборудование отобразится на чертежах в необходимых строительных размерах, а также будет учтено в спецификациях и других документах.

Гибкая, с хорошо продуманной эргономикой система администрирования и пополнения позволяет без труда сохранять в базе данных интеллектуальных объектов новое оборудование, изделия и материалы.

База данных может работать как в локальном режиме на рабочем месте пользователя, так и в режиме общего доступа на сервере организации с разграничением прав использования.

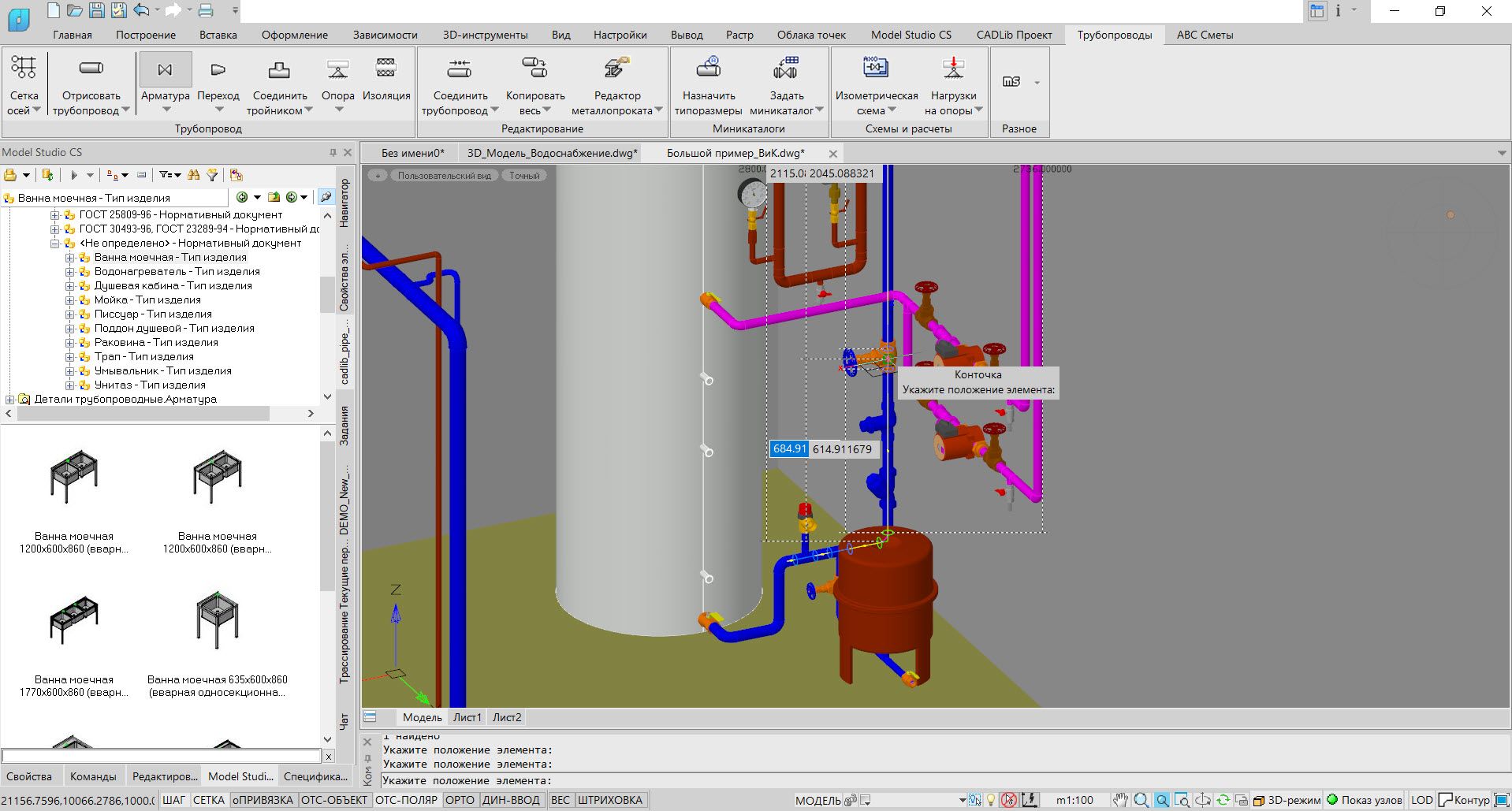

Трехмерное моделирование

Model Studio CS Водоснабжение и канализация предлагает наиболее полный набор инструментов для решения задач компоновки разветвленных сетей водоснабжения и канализации.

Высокоэффективные инструменты отрисовки трубопроводов позволяют трассировать трубопровод по координатам, по углам, с использованием привязок, а также применяя специальные интеллектуальные средства построений, например, координатные фильтры для точного позиционирования трассы относительно объектов смежных специальностей.

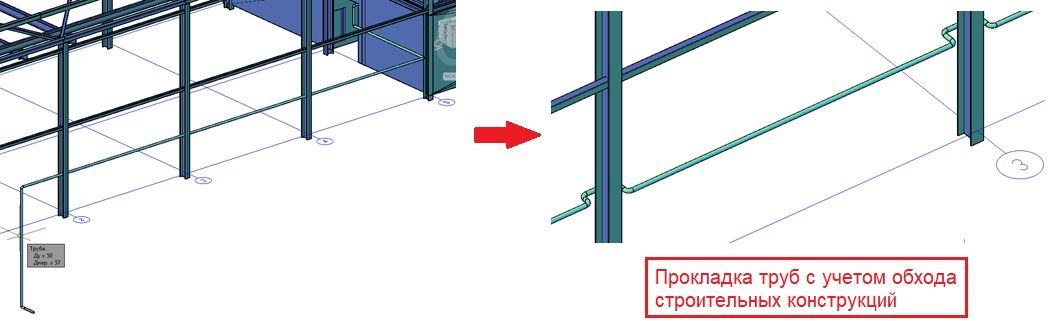

В Model Studio CS Водоснабжение и канализация встроен инструмент автоматической трассировки, обеспечивающий возможность соединить две выбранные пользователем точки трубопроводом заданного размера сечения по наименьшему конструктивному расстоянию, с автоматическим расположением отводов.

Построение трубопроводов ведется не только посредством эскизирования с применением обобщенных деталей (примерные размеры, условные диаметры, отсутствие информации о производителе), но и в конструкторском режиме, когда используются точные диаметры, точные размеры и точная информация об изделиях (применение миникаталогов или «спеков»). Современное исполнение Model Studio CS Водоснабжение и канализация позволяет на любом этапе внести в модель исправления, при этом элементы искусственного интеллекта программы произведут корректировку всех связанных деталей и трубопроводов, автоматически пересчитывая длины труб и выполняя подгонку размеров сечения трубопровода.

Наряду со стандартными функциями построения и редактирования, программа предлагает и ряд уникальных возможностей:

генерация параллельных трубопроводов, позволяющая сократить время создания трехмерных моделей внутренних сетей;
создание ломаных видов;
тиражирование опор с заданным шагом для эффективной расстановки опор по трубопроводам;
простановка гребенчатых выносок на планах и разрезах;
создание одним нажатием кнопки байпасных соединений, П-образных и Z-образных участков, подъемов, опусков;
задание и редактирование уклонов трубопроводов, с автоматической «подгонкой» модели под новый уклон.

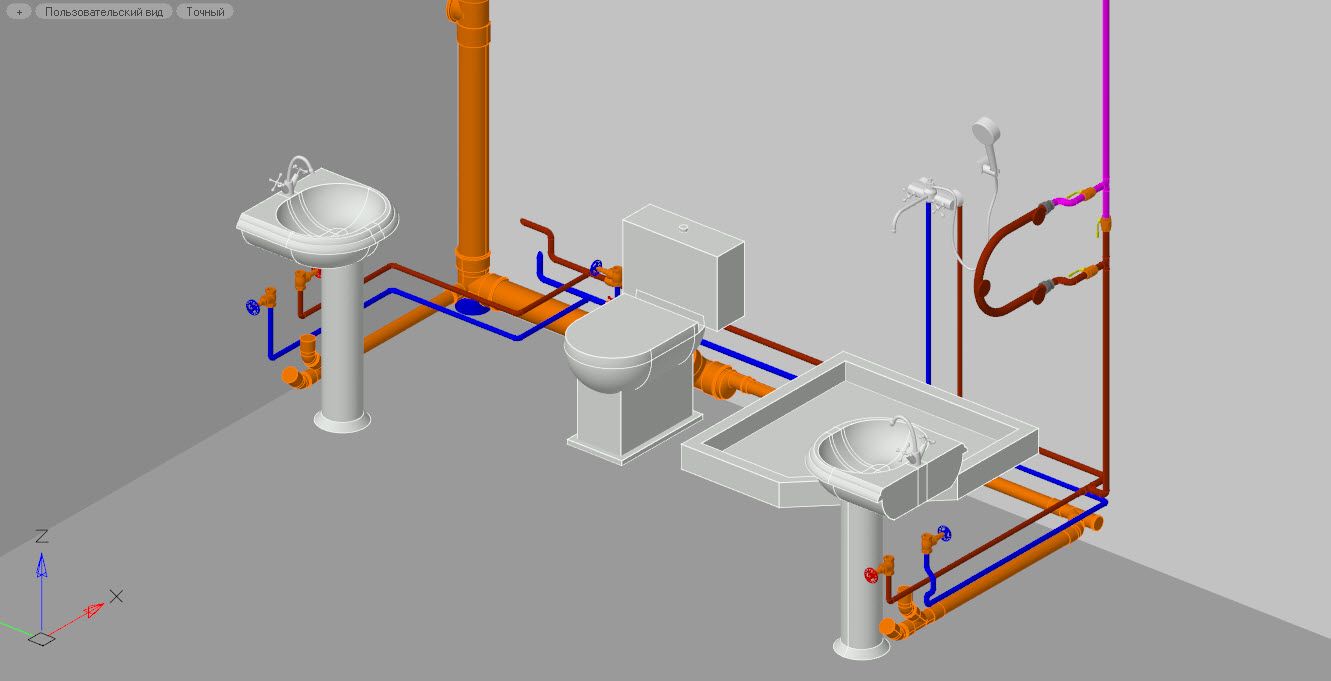

Проектирование систем водоснабжения и канализации здания средствами Model Studio CS ведется при помощи интеллектуальных объектов базы данных. Конструирование трубопроводов и оборудования интуитивно понятно и позволяет создавать модели любой сложности. При редактировании объектов все связи между элементами сохраняются, при этом пользователю предлагается выбрать элементы, которые также должны быть изменены. Поддерживается создание сборок типовых узлов систем ВК с последующим сохранением в базу данных, с целью дальнейшего использования в других проектах.

Автоматическая генерация чертежей планов, видов, разрезов и схем

Model Studio CS Водоснабжение и канализация располагает уникальными средствами документирования, которые обеспечивают автоматическое получение высококачественных чертежей.

Разработчики Model Studio CS Водоснабжение и канализация постарались сделать процесс документирования удобным, простым, не требующим специальных знаний, но в то же время позволяющим быстро получать необходимую документацию высокого качества. В программе применен так называемый интеллектуальный метод документирования: пользователю обеспечена возможность контролировать процесс и при необходимости оперативно вносить изменения в проектные данные.

Математическое ядро Model Studio CS формирует на основе трехмерной модели чертежи высочайшего качества. Программа генерирует планы, виды и разрезы, в автоматическом режиме проставляя отметки уровня, выноски, позиционные обозначения и размеры.

Весь процесс получения чертежа весьма прост, понятен любому проектировщику и сводится к выполнению нескольких несложных действий:

определить линию разреза, а также его глубину и высоту, то есть установить границы вида на модели;
указать место на чертеже, задать масштаб чертежа и выбрать из списка размеры и обозначения, подлежащие автоматической простановке.

В результате мы получим достоверный чертеж, на котором будут проставлены размеры, выноски, отметки уровня и т.д., при этом все будет выполнено автоматически на основе трехмерной модели. В дополнение к правилам оформления, основанным на ГОСТ, пользователь может настроить собственные правила оформления разрезов, видов, планов и схем — для этого применяется Мастер оформления, который позволяет создавать, редактировать, импортировать и экспортировать профили простановки размеров, выносок, отметок уровня.

Для решения задач стандартизации получаемых чертежей в рамках организации, разработчиками Model Studio CS Водоснабжение и канализация реализован функционал так называемых преднастроенных проекций.

Преднастроенная проекция — это единый шаблон, в котором объединены настройки генерации чертежей и их оформления. Применение этого функционала сводит оформление чертежа всего к двум действиям — выбору шаблона и указания места вставки результата на листе.

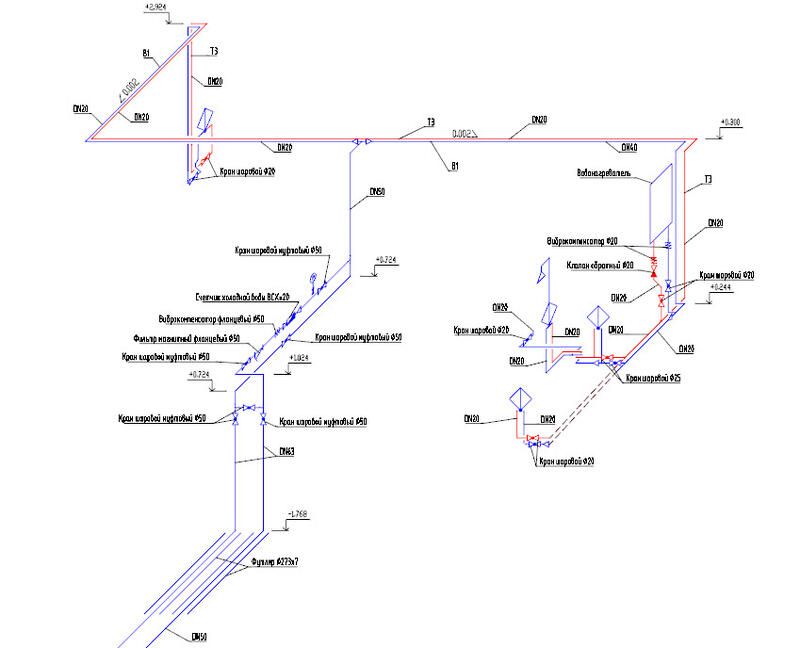

Model Studio CS поддерживает автоматическую генерацию план-схем (трубопровод в линию) и аксонометрических схем с простановкой выносок, отметок уровня и других элементов оформления. Генерация схем может происходить как по всей модели, так и отдельно по каждой системе. Уникальной возможностью при генерации план-схемы по системе водоснабжения является опция разнесения трубопроводов, расположенных в трехмерной модели друг над другом, на схеме на определенное расстояние, заданное в настройках.

Все настройки, выполненные по умолчанию и включенные в стандартную поставку, могут быть изменены пользователем.

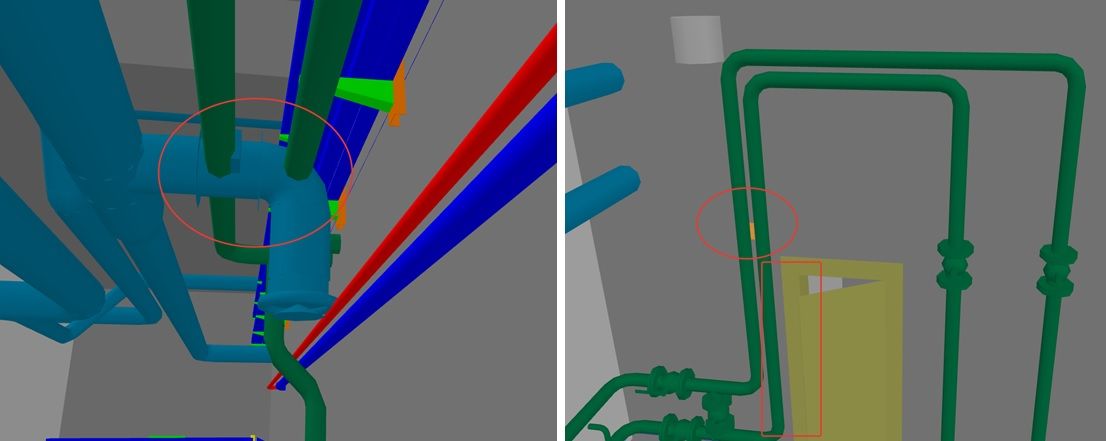

Проверка модели на коллизии

Построение трехмерной модели и ее визуальный анализ при большой плотности трубопроводов, оборудования и конструкций могут вызывать трудности. Кроме того, если пользоваться обычными решениями, может оказаться весьма трудоемким измерение расстояний между объектами модели.

В Model Studio CS имеется специальный функционал для автоматической проверки нарушений расстояний и самопересечений объектов модели.

Система проверки коллизий позволяет проверить расстояния между трубопроводами, деталями систем, оборудованием, конструкциями, кабелями и другими объектами Model Studio CS.

Также автоматизированная проверка модели на коллизии с объектами смежных специальностей осуществляется в программе CADLib Модель и Архив.

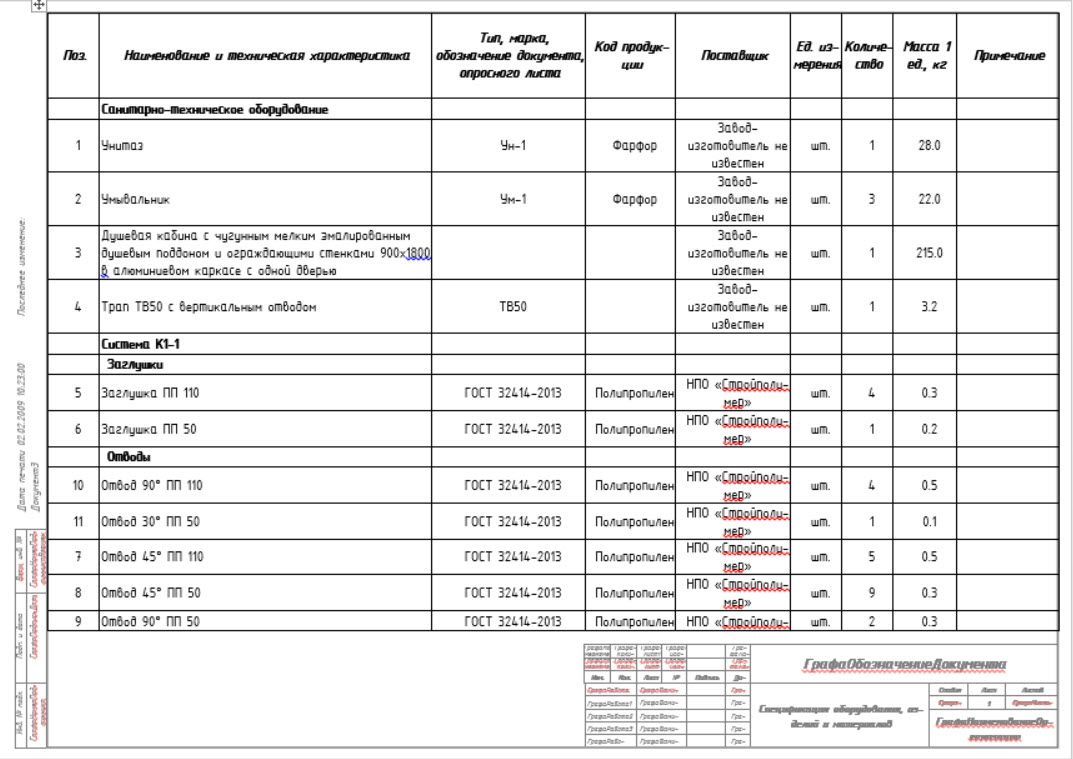

Автоматическое формирование спецификации и табличных документов

На основе разрабатываемой средствами Model Studio CS трехмерной информационной модели генерируется полный комплект табличной документации: спецификации оборудования и материалов, заказные спецификации, экспликации оборудования и др. Генерация происходит полностью в автоматическом режиме, пользователю необходимо лишь выбрать требуемый шаблон и формат приложения, в которое будет выгружен финальный вариант. На данный момент поддерживается сохранение табличных документов в форматах MS Word, MS Excel, Rich Text Format (RTF) и непосредственно на чертеже в виде таблиц nanoCAD.

Для удобства работы с моделью, подготовки и выгрузки табличных документов в Model Studio CS предусмотрен специальный интерактивный инструмент Спецификатор. Спецификатор — это всегда доступное для просмотра специальное диалоговое окно, в котором в табличном виде заданной формы отображается состав текущей трехмерной модели (при необходимости пользователь может задать собственный вариант таблицы).

В соответствии с выбранными позициями в Спецификаторе автоматически выделяются объекты в модели, что делает редактирование атрибутивной информации в модели более удобным и эффективным. Часть параметров можно назначить в самом Спецификаторе (например, поле позиции, которое может заполняется пользователем вручную или автоматически по заданным настройкам).

Работа в CADLib Проект

Трехмерные модели, чертежи и спецификации, создаваемые в Model Studio CS Водоснабжение и канализация полностью интегрированы в единую среду комплексного проектирования на основе технологии CADLib Проект. Совместная работа в единой базе данных проекта позволяет свести к минимуму ошибки проектирования и повысить качество разрабатываемых моделей.

В любой момент разработки трехмерной модели пользователь имеет возможность подгружать в чертеж из базы данных проекта объекты смежников и принимать компоновочные решения, обладая полной информацией по объекту проектирования. В случае обновления объектов смежных специальностей программа подскажет о наличии устаревших объектов и предложит их актуализировать.

В самом начале создания модели в Model Studio CS, пользователь привязывает чертеж к проекту. В дальнейшем рабочий чертеж хранится в единой базе данных проекта и по мере необходимости забирается на редактирование.

В Model Studio CS предусмотрен функционал по передачи заданий между отделами со ссылками на объекты модели и на объекты структуры проекта.

Технические требования

Графическая CAD-платформа

Платформа nanoCAD 22−25 (с модулем «3D»).

СУБД (опционально)

PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows;
SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии.

Операционная система

Отечественные операционные системы Astra Linux SE 1.7 / RED OS 8.0 / Alt Linux 10 / Ubuntu 22 и выше;
Операционная система Windows 8.1, 10, 11 64-bit.

Аппаратное обеспечение

Процессор Intel Core i5 или core i7 (рекомендуется 8 физических ядер).
Монитор 1024×768 True Color.
Обязательная поддержка DirectX 11−12 и Vulkan 1.3, видеопамять, — минимум 2 Гб, рекомендуется 8 Гб и выше.
Рекомендуются игровые карты производства NVIDIA (рекомендуется GeForce RTX 4060).
Мышь или другие устройства указания, поддерживаемые операционной системой.
Оперативная память — рекомендовано минимум 24 Гб, оптимально 64 Гб и более.
Свободное место на жестком диске — 6 Гб (минимум).
Тип жесткого диска — SSD (рекомендуется), HDD.
