Model Studio CS Электрика

Model Studio CS Электрика — это программный комплекс для проектирования систем электроснабжения и разработки 3D-моделей. Решение объединяет инструменты для размещения электротехнического оборудования, построения кабельных трасс и раскладки кабелей.

Система позволяет выполнять моделирование электроснабжения, проводить расчёт электрических нагрузок в соответствии с СП 256.1325800.2016 и РТМ 36.18.32.4-92, автоматически формировать однолинейные схемы, а также подбирать коммутационное оборудование и кабельную продукцию.

Заказать Нужна консультация

Описание

Model Studio CS Электрика значительно расширяет возможности Платформы nanoCAD, делая работу инженера более комфортной и эффективной. Программное решение включает в себя основные функции Model Studio CS Кабельное хозяйство и Model Studio CS Электротехнические схемы, то есть позволяет осуществлять цикл разработки 3D-модели в части электрики, включающий в себя размещение оборудования в 3D-модели, создание кабельных трасс и конструирование кабельных конструкций, подключение кабелей к электротехническому оборудованию, раскладку кабелей по новым или существующим кабельным конструкциям. На основании разработанной 3D-модели доступна автоматизированная генерация графической документации в части планов, разрезов и пр.

Встроенный расчетный модуль позволит смоделировать систему электроснабжения, выбрав источники питания, распределения и потребителей электрической энергии, и произвести расчет нагрузок, токов короткого замыкания, отклонений напряжений и пр. По результатам проведенных расчетов доступен выбор коммутационного оборудования и кабелей из имеющихся в базе данных стандартных компонентов.

Также функционал позволяет выполнить расчет освещенности и автоматическое размещение светильников в рамках 3D-модели.

На основании созданной системы электроснабжения доступна генерация схем однолинейных. Посредством встроенного спецификатора реализована возможность создать выгрузку данных любого содержания и сложности.

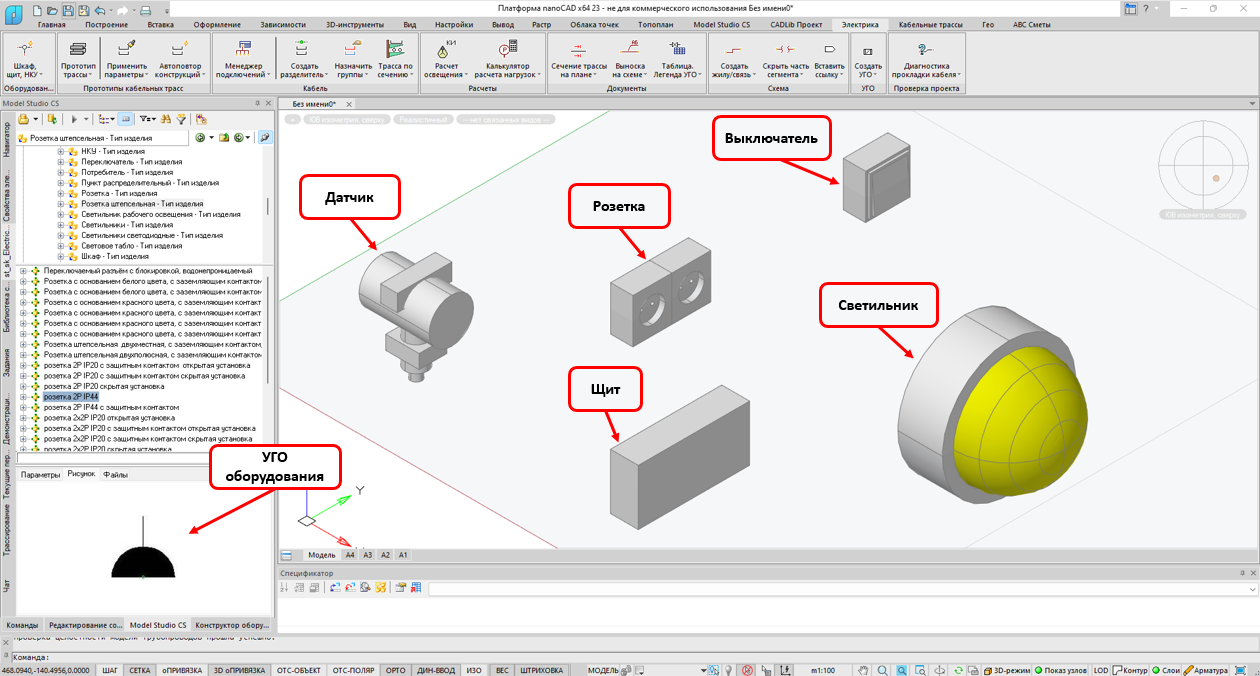

База ДАННЫХ

База данных стандартных компонентов Model Studio CS Электрика встроена в среду проектирования и не требует запуска дополнительных программ. Доступ осуществляется через удобное диалоговое окно. База включает разделы «Электротехническое оборудование», «Кабельные конструкции», «Кабельно-проводниковая продукция» и другие. Объекты содержат параметры, необходимые для расчетов, проектирования и подготовки документации.

Материалы и оборудование структурированы с помощью выборок, классификаторов и миникаталогов. Пользователю доступны инструменты поиска, предопределенные выборки и классификаторы для быстрой работы с данными.

Раздел «Оборудование с УГО» содержит оборудование для создания 3D-модели. Большинство объектов имеет точки подключения кабелей и собственные условно-графические обозначения для корректного отображения на планах.

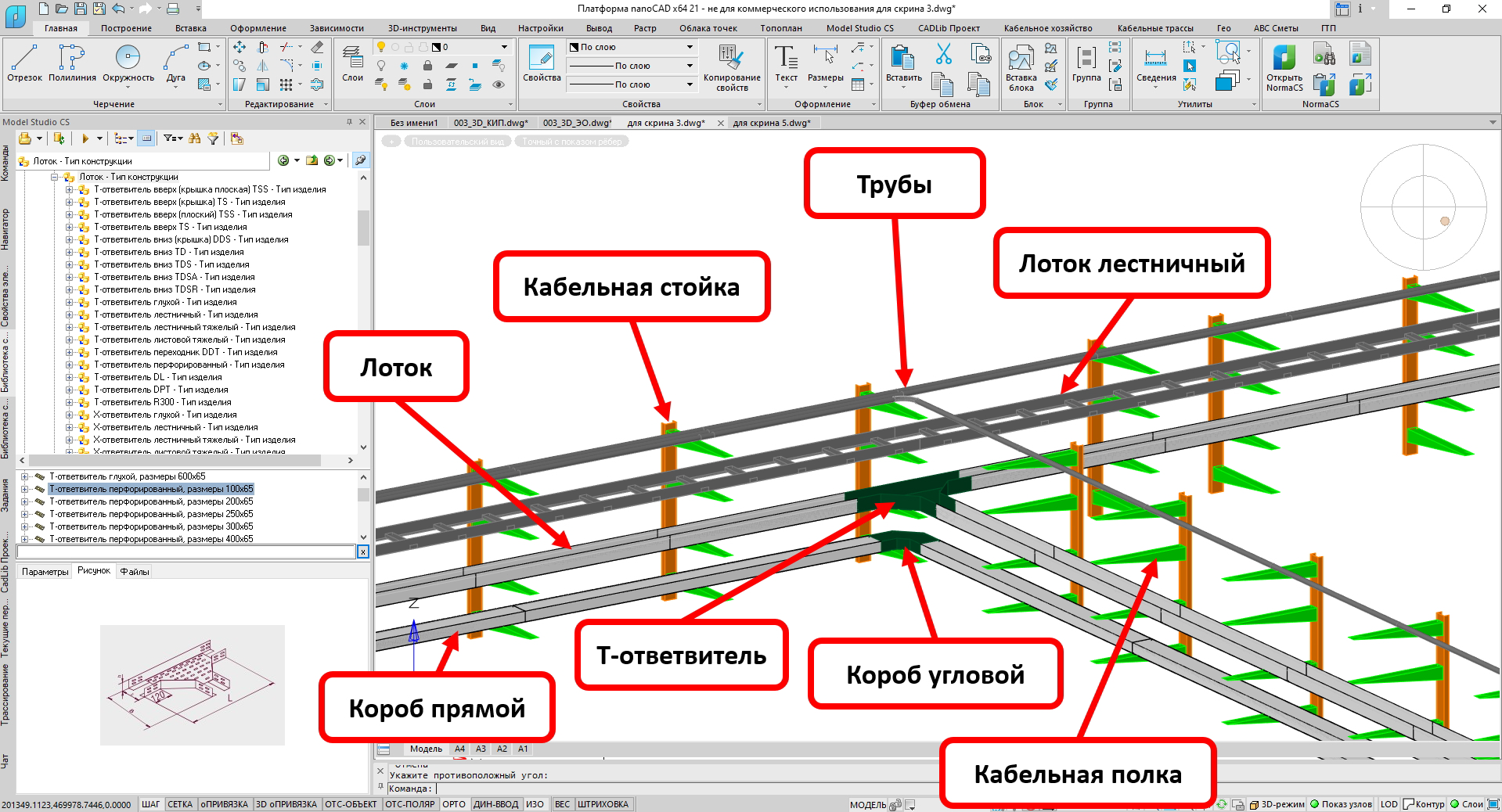

В разделе «Кабельные конструкции» представлены элементы для прокладки кабелей: лотки, повороты, тройники, крестовые секции, стойки, консоли и подвесные скобы.

Раздел «Кабельно-проводниковая продукция» содержит данные о кабелях отечественных и зарубежных производителей: тип, модель, вес, диаметр, материал изоляции, количество и сечение жил, а также сведения для документации — ГОСТ или ТУ, код классификатора, производитель и полное наименование.

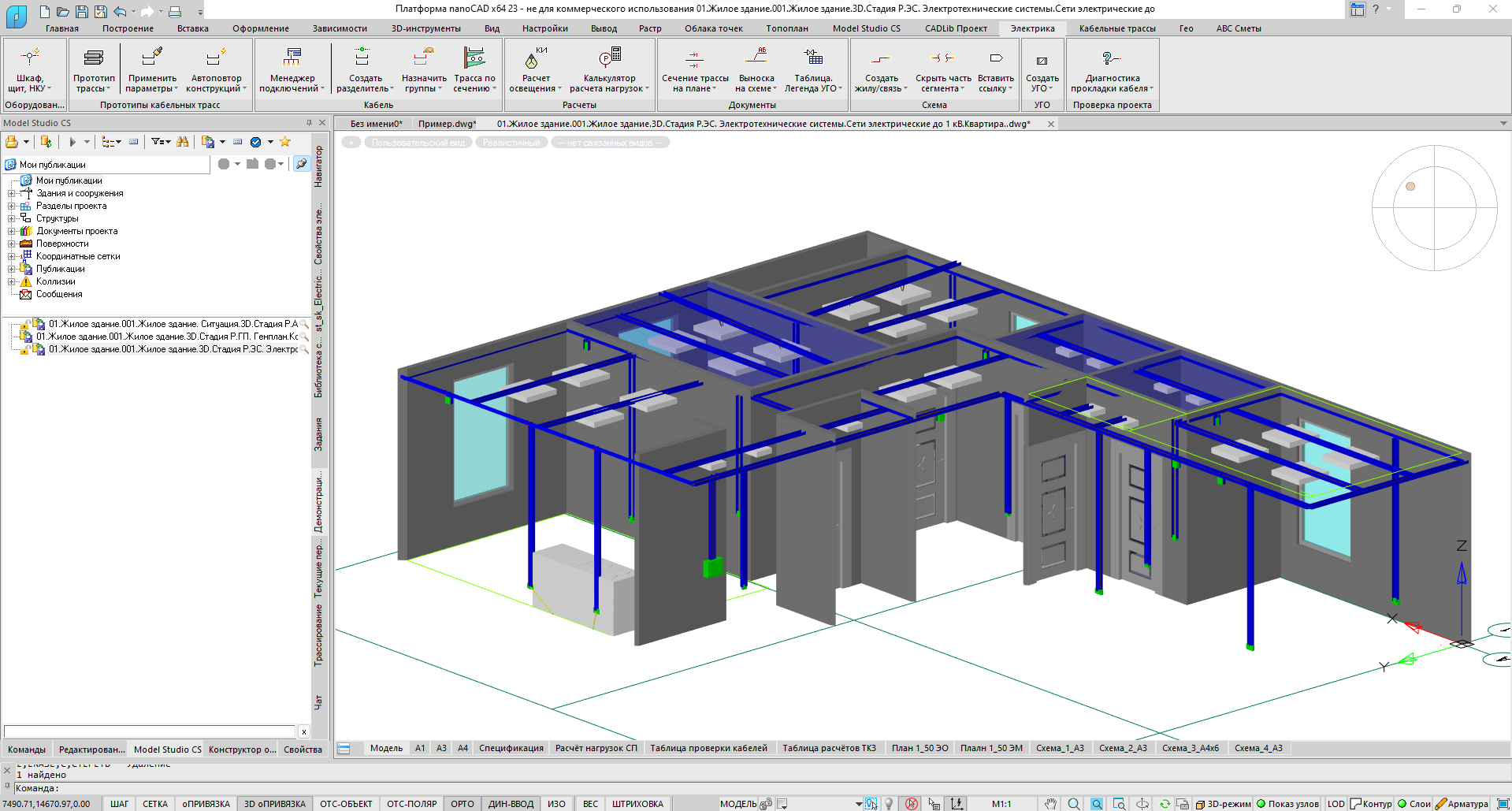

Разработка 3D-модели

Технология трехмерного моделирования осуществляется с применением параметрических объектов и предоставляет возможность смоделировать объект любой сложности. Размещение оборудования в трехмерной модели производится посредством выноса объекта из базы данных стандартных компонентов в пространство модели. Каждый объект содержит необходимый объем параметров, а также «ручки» для перемещения и определения положения в пространстве.

Проектирование кабельных конструкций выполняется автоматизировано путем выбора элемента соответствующего мини-каталога в базе данных стандартных компонентов и указания осей построения в пространстве модели.

При проектировании системы электроснабжения в помещениях гражданских зданий процесс разработки трехмерной модели ускорят команды Автоматическая расстановка оборудования в помещении и Автоматическое создание прототипов кабельных трасс по периметру помещения, позволяющие смоделировать розеточную сеть, избежав рутинных операций размещения оборудования.

Раскладка кабелей

Model Studio CS Электрика обладает функционалом раскладки кабелей по кабеленесущим системам. Каждая единица оборудования в трехмерной модели имеет узлы для подключения кабелей и отображается в диалоговом окне Электротехническая модель, где и осуществляется соединение кабелями.

После соединения оборудования кабелями одним кликом мыши выполняется раскладка кабелей в трехмерной модели, при том, если модель в достаточной степени «обвязана» кабеленесущими системами или прототипами кабельных трасс, кабели будут проложены именно по ним с учетом заданных условий раскладки. В случае, когда пользователю требуется изменить путь прокладки кабеля, это доступно в ручном режиме.

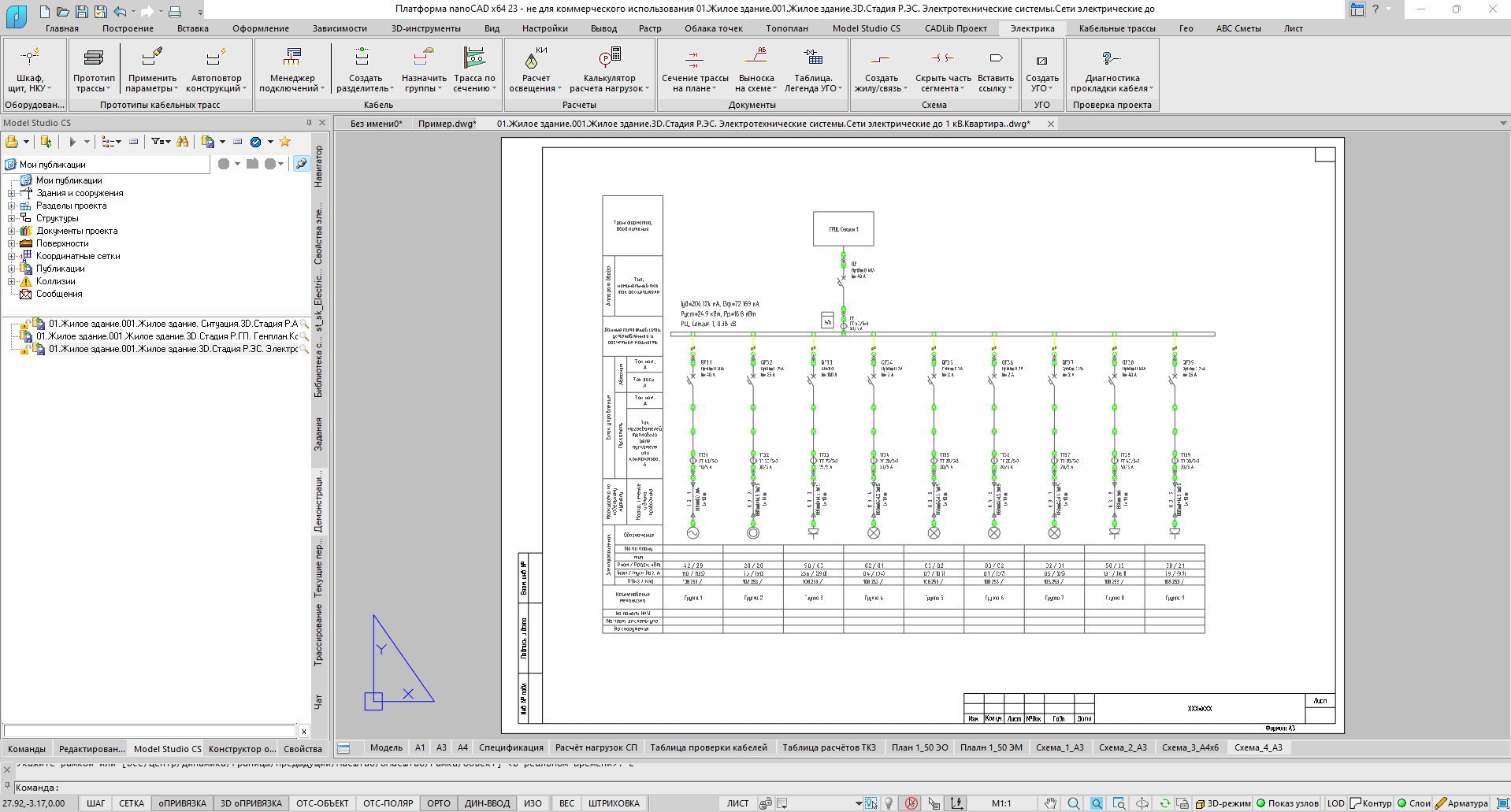

Генерация однолинейных схем

Model Studio CS Электрика обладает функционалом генерации схем однолинейных на основании созданной трехмерной модели системы электроснабжения с применением шаблонов, что, в свою очередь, упрощает переход проектных организаций с внутренними стандартами оформления рабочей документации на данное ПО.

Генерация схем производится на каждый элемент структуры системы электроснабжения по секциям КТП и секциям шкафов НКУ. В функционале присутствует возможность задания отображения элементов втычных контактов электрических аппаратов, трансформаторов тока, счетчиков учета электрической энергии. ПО автоматически осуществляет подбор формата листа для генерации схемы в зависимости от количества потребителей. По завершении генерации производится передача данных длин и типов кабелей в схему из 3D-модели. При осуществлении подбора оборудования осуществляется передача данных от объектов БДСК элементам схемы

Получение табличной документации

Линейка программных продуктов Model Studio CS оснащена функционалом спецификатора, позволяющим осуществлять выгрузку отчетной табличной документации в документы различных форматов, а также в поле листа. Также имеется возможность ознакомиться с предварительным результатом выгрузки по листу или/и модели с внесением изменений и записью данных корректировок в сами параметрические объекты. Кабельный журнал также можно отслеживать в реальном времени или вывести в требуемый формат выходного документа.

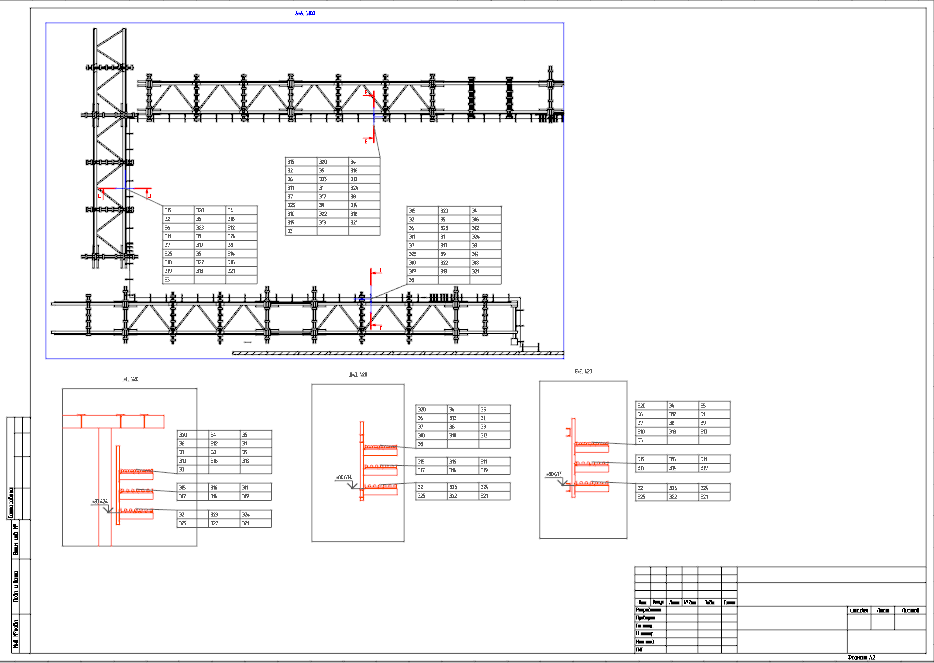

Получение графической документации

Программное обеспечение Model Studio CS Электрика имеет достаточно полную базу УГО для прорисовки схем электрических принципиальных в соответствии с ГОСТ, элементов оборудования для размещения в 3D-модели и дальнейшего получения планов расположения электрооборудования. Функционал программы обеспечивает генерацию планов кабельных трасс и сечений по кабеленесущим конструкциям, позволяя осуществлять автоматическую и ручную простановку выносок, обозначений и подписей. Также возможна автоматизированная простановка выносок с позициями кабелей в местах сечений на сгенерированном плане. Созданные сечения могут быть обработаны индивидуально с автоматизированной выгрузкой разреза. Функционалом программы будут предложены к простановке выноски, содержащие позиции кабелей на каждой из конструкций, и высотная отметка. Размеры на чертеже будут проставлены автоматически.

Расчеты

В рамках Model Studio CS Электрика реализованы расчеты электрических нагрузок по РТМ 36.18.32.4−92 или СП 3556.1  325  800.2016, расчет мощности трансформатора КТП, расчет центра источника питания, расчет и выбор мощности конденсаторных батарей, расчет токов короткого замыкания согласно ГОСТ 28  249–93 в сети 0,4 кВ для нормального режима, а также реализована проверка кабелей на минимальное сечение по допустимому току, допустимому отклонению напряжения, по термической стойкости и по невозгораемости.

Расчет электрических нагрузок производится как на самой КТП на каждой секции, так и на каждой секции шкафов НКУ. Для достижения требуемого tgφ секции пользователь может задать его требуемое значение, ПО произведет расчет требуемой реактивной мощности устанавливаемой конденсаторной батареи. Параметры выбора батареи конденсаторов указывает пользователь по наиболее близкому значению к расчетной реактивной мощности. После выбора батареи конденсаторов требуемой мощности осуществляется повторный перерасчет с учетом выбора БК. В расчете мощности трансформатора КТП участвуют данные общей электрической нагрузки потребителей, количество трансформаторов на ПС и коэффициент загрузки трансформатора. Данные расчета центра источника питания позволяют установить КТП в 3D-модели в точку центра электрических нагрузок для экономической целесообразности. Подбор оборудования для однолинейной схемы осуществляется по номинальному (расчетному) току. Расчет токов короткого замыкания производится при установке элемента «Система» в схему с трансформатором. При построении связи между элементами осуществляется расчет значений токов КЗ по результатам которого производится проверка кабелей по допустимому току, допустимому отклонению напряжения, по термической стойкости и по невозгораемости.

После подбора и проверки кабелей в однолинейной схеме для кабелей, сечение которых изменилось по результатам проверки по сравнению с сечениями кабелей в 3D-модели, имеется возможность сформировать список (задание) в виде CSV-файла для последующей перераскладки кабелей в 3D-модели.

Модуль ВТХ позволяет оцифровать время-токовую характеристику защитного аппарата и построить карту селективности.

В качестве исходных данных для расчетного модуля возможно использовать как ранее созданную трехмерную модель, так и задание в CSV-формате с ключевой информацией о потребителях.

На основании проведенных пользователем расчетов может быть осуществлен подбор оборудования и кабелей. Важно заметить, что текущая реализация технологии сквозного проектирования позволяет по команде выполнить передачу данных подобранных кабелей в трехмерную модель.

Технические требования

Графическая CAD-платформа

Платформа nanoCAD 22−25 (с модулем «3D»).

СУБД (опционально)

PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows;
SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии.

Операционная система

Отечественные операционные системы Astra Linux SE 1.7 / RED OS 8.0 / Alt Linux 10 / Ubuntu 22 и выше;
Операционная система Windows 8.1, 10, 11 64-bit.

Аппаратное обеспечение

Процессор Intel Core i5 или core i7 (рекомендуется 8 физических ядер).
Монитор 1024×768 True Color.
Обязательная поддержка DirectX 11−12 и Vulkan 1.3, видеопамять, — минимум 2 Гб, рекомендуется 8 Гб и выше.
Рекомендуются игровые карты производства NVIDIA (рекомендуется GeForce RTX 4060).
Мышь или другие устройства указания, поддерживаемые операционной системой.
Оперативная память — рекомендовано минимум 24 Гб, оптимально 64 Гб и более.
Свободное место на жестком диске — 6 Гб (минимум).
Тип жесткого диска — SSD (рекомендуется), HDD.
