Model Studio CS Кабельное хозяйство

Model Studio CS Кабельное хозяйство — специализированный программный комплекс для проектирования кабельных систем промышленных и гражданских объектов.

Система позволяет выполнять раскладку кабелей в различных условиях эксплуатации:

  • внутри зданий и помещений
  • на открытых территориях
  • по кабельным эстакадам
  • в кабельных каналах и траншеях
Программа поддерживает использование различных типов кабельных конструкций и обеспечивает удобную работу с кабельными трассами в рамках информационной модели объекта.

С помощью комплекса можно автоматически формировать и выпускать:

  • кабельный журнал
  • спецификации на оборудование, кабели и кабельные конструкции
  • ведомости объемов работ
Model Studio CS Кабельное хозяйство интегрирован в общую технологию проектирования, реализованную в линейке программных продуктов Model Studio CS, что обеспечивает совместную работу специалистов разных разделов проекта в единой информационной среде.

Использование системы позволяет повысить точность проектирования, ускорить подготовку документации и сократить количество ошибок при разработке кабельных сетей.

ЗаказатьНужна консультация

Описание

Задачи, решаемые модулем Model Studio CS Кабельное хозяйство:

  • конструирование и компоновка кабельных конструкций любой сложности в трехмерном пространстве;
  • раскладка кабелей в соответствии с требованиями ПУЭ-7, учет резервирования, напряжения, назначения, типа кабелей, диаметра изгиба и т.д.;
  • получение оформленных планов, разрезов и сечений на кабельные конструкции;
  • формирование и выпуск полного комплекта табличной документации по кабельной раскладке — с рамками, штампами, эмблемами и т.п. (в форматах MS Word, MS Excel, nanoCAD);
  • интеграция с CADLib Модель и Архив — программным комплексом для информационной поддержки процессов строительства и эксплуатации промышленных объектов.

База ДАННЫХ

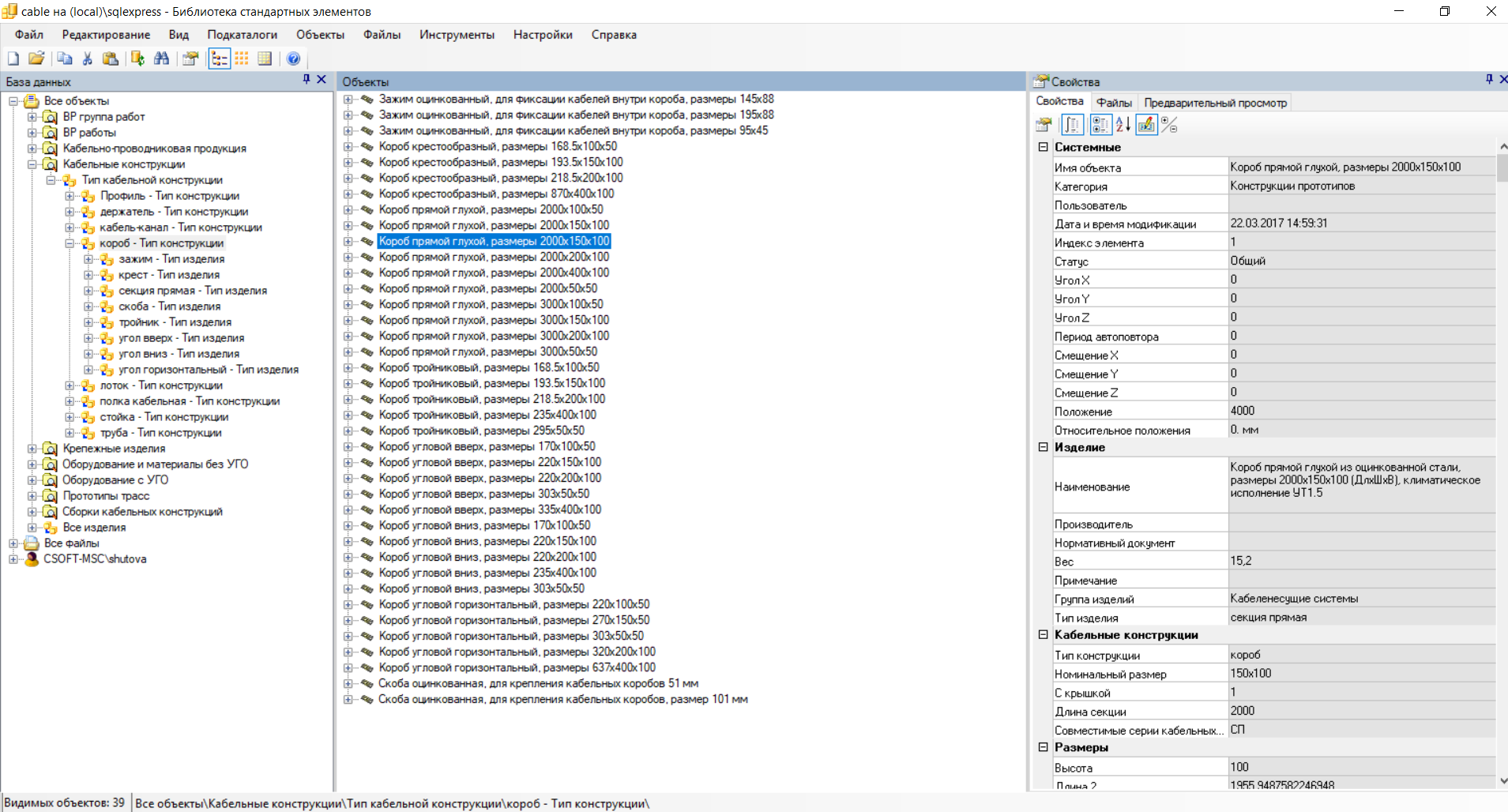

База данных программы Model Studio CS Кабельное хозяйство включает в себя информацию по специализированному оборудованию, изделиям и материалам, применяемым для выполнения трехмерной модели кабельной раскладки. Данные об объектах базы хранятся в CADLib — Менеджере библиотек стандартных компонентов для линейки программ Model Studio CS, в основу которого положена СУБД Microsoft SQL Server или PostgreSQL. Объекты базы содержат необходимый набор параметров, используемых для выполнения расчетов, разработки проектных решений и оформления проектной документации.

База данных имеет настраиваемую систему классификаторов и выборок, которые помогают пользователю быстро найти необходимое оборудование, определиться с его типоразмерами, а также просмотреть его характеристики. Создавая классификаторы и выборки по заданным правилам, пользователь может сформировать нужное ему для работы отображение содержимого базы. Сформированные подобным образом классификатор или выборка отображаются в виде дерева папок, внутри которых находятся элементы, отвечающие заданным правилам.

Конструирование кабельных конструкций

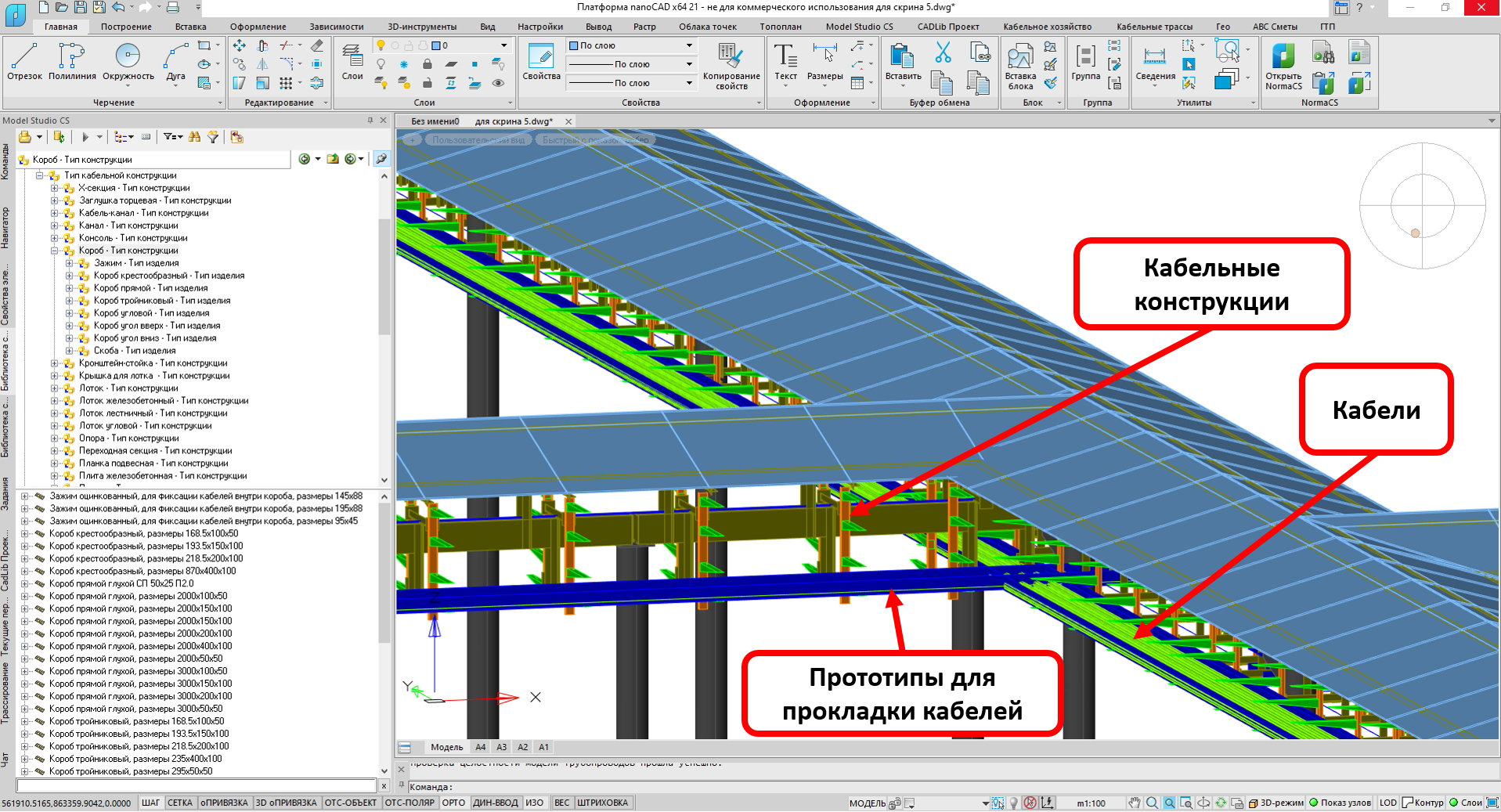

Для проектирования кабельных конструкций в среде Model Studio CS Кабельное хозяйство требуется выбрать нужные детали из базы данных и разместить их на модели. Все кабельные конструкции — это «умные» объекты программы, способные автоматически определять в пространстве свое положение относительно друг друга. Например, достаточно потянуть лоток за «ручку» — и он растянется на требуемую длину; аналогично ведут себя и кабельные эстакады. Всё это и ряд других уникальных функций обеспечивают максимальное удобство и скорость при конструировании кабельных трасс. Кабельные конструкции Model Studio CS можно копировать, перемещать, поворачивать — на них распространяются все функции и команды nanoCAD.

Графика изделия формируется из дву- и трехмерных графических примитивов, а их размеры задаются с помощью ряда параметров, имеющихся у описываемого изделия (длина, ширина, высота, глубина, радиус и т.д.). Используя эту технологию, пользователь может смоделировать кабельную трассу любой конфигурации, которая ему требуется: трубы, эстакады, лотки, короба, траншеи и т.д.

Раскладка кабеля

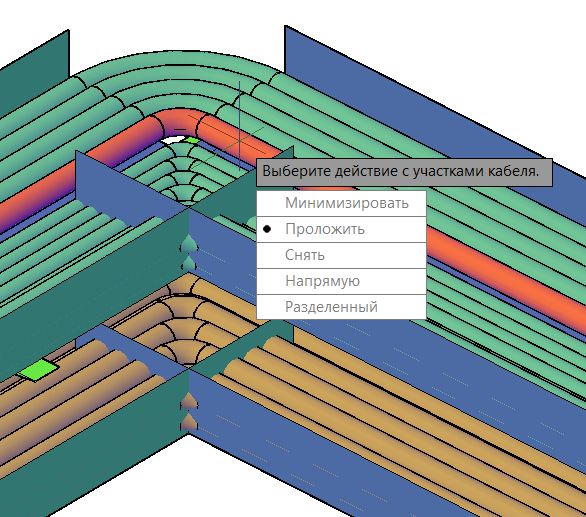

Достаточно выбрать из базы данных кабель, указать оборудование, которое необходимо подключить между собой, выбрать кабельную группу для подключаемого кабеля, а затем нажать ОК. Model Studio CS Кабельное хозяйство определяет кратчайший путь по трассам от одного объекта до другого. На поиск пути действуют различного рода ограничения, такие как наличие на данной трассе ранее проложенных кабелей, тип, группа и марка проложенных кабелей, имеющееся на полке или трассе место для укладки кабеля, раскладывается резервный или резервируемый кабель и т.д. Учитываются все содержащиеся в ПУЭ-7 требования, которые предъявляются к раскладке. Можно раскладывать кабели последовательно, один за другим, отслеживая процесс их укладки, а можно выделить группу объектов и проложить сразу несколько кабелей. Model Studio CS Кабельное хозяйство содержит ряд функций корректировки и редактирования проложенных кабелей. Например, вы можете выбрать на модели кабель и переложить его на другую трассу или полку либо запустить команду Проложить, но при этом запретить прохождение данного кабеля по указанным трассам. Программа мгновенно выдает оптимальный результат, что позволит вам принять наилучшее проектное решение.

Получение табличной документации

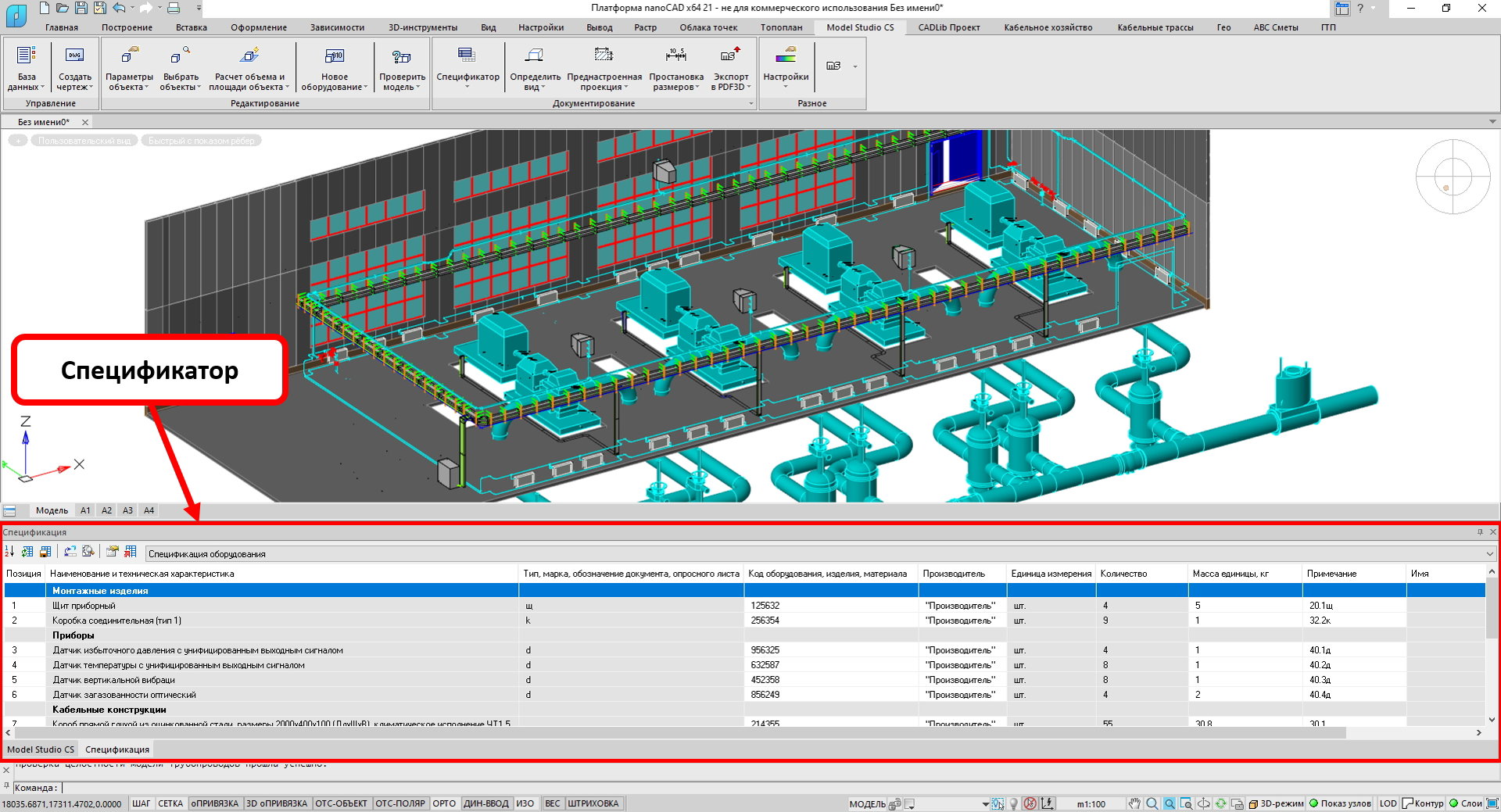

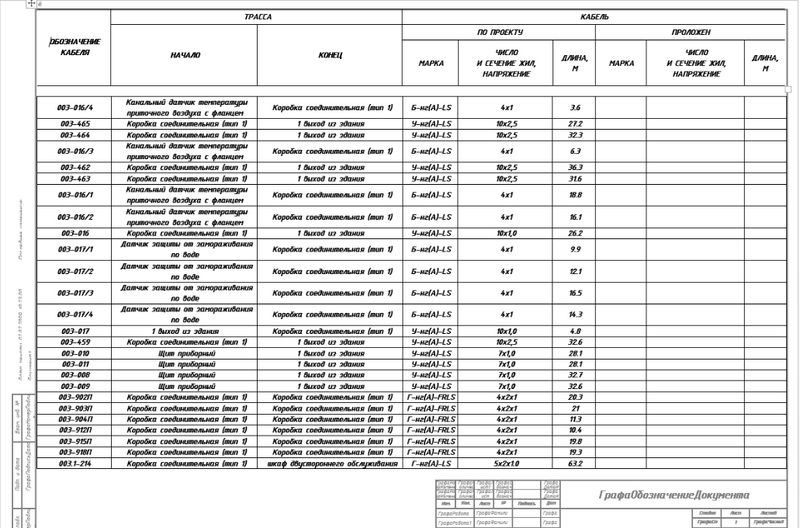

Спецификацию на оборудование, кабели и кабельные конструкции можно вывести в требуемый формат выходного документа. С перечнем и количеством примененных изделий вы можете в реальном времени ознакомиться непосредственно в программе — для этого предназначен специализированный инструмент, называемый спецификатором. Кабельный журнал также можно отслеживать в реальном времени или вывести в требуемый формат выходного документа. Аналогичным образом можно отслеживать в реальном времени или вывести в требуемый формат выходного документа ведомость объемов работ.


Получение графической документации

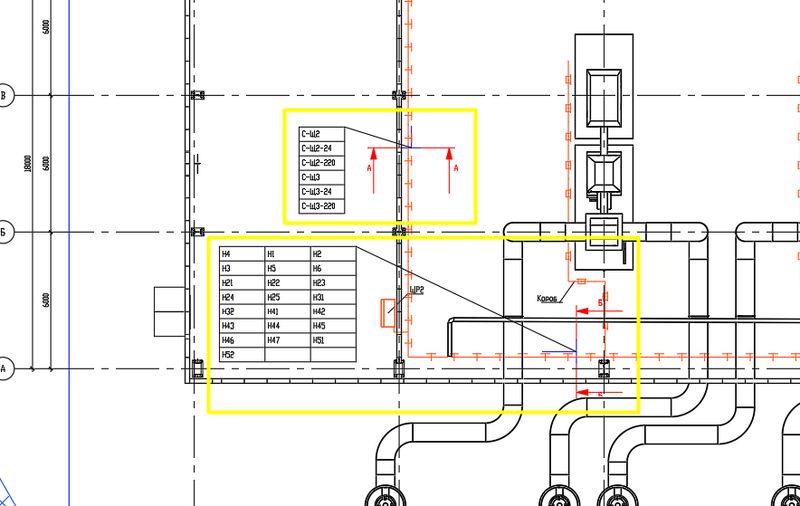

Получение плана трасс и сечений по кабельным конструкциям с выносками, обозначениями, подписями также не составляет труда. Достаточно указать места сечений, при этом программа автоматически проставляет выноски с позициями кабелей, проложенных в данном месте.

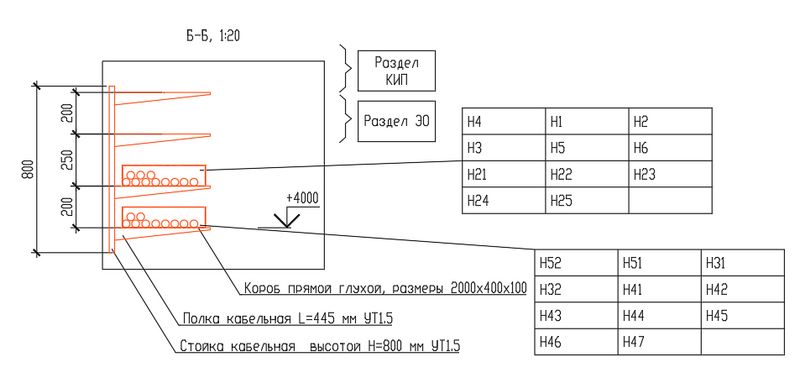

По каждому сечению можно получить отдельный чертеж, разрез, на котором будут отображены кабельные конструкции и кабели. Программа предложит проставить выноски с позициями кабелей, проходящих по каждой из конструкций, и высотную отметку, автоматически проставит размеры. Также можно будет вручную добавить выноски к кабельным конструкциям.

Технические требования

Графическая CAD-платформа

  • Платформа nanoCAD 22−25 (с модулем «3D»).

СУБД (опционально)

  • PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows;
  • SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии.

Операционная система

  • Отечественные операционные системы Astra Linux SE 1.7 / RED OS 8.0 / Alt Linux 10 / Ubuntu 22 и выше;
  • Операционная система Windows 8.1, 10, 11 64-bit.

Аппаратное обеспечение

  • Процессор Intel Core i5 или core i7 (рекомендуется 8 физических ядер).
  • Монитор 1024×768 True Color.
  • Обязательная поддержка DirectX 11−12 и Vulkan 1.3, видеопамять, — минимум 2 Гб, рекомендуется 8 Гб и выше.
  • Рекомендуются игровые карты производства NVIDIA (рекомендуется GeForce RTX 4060).
  • Мышь или другие устройства указания, поддерживаемые операционной системой.
  • Оперативная память — рекомендовано минимум 24 Гб, оптимально 64 Гб и более.
  • Свободное место на жестком диске — 6 Гб (минимум).
  • Тип жесткого диска — SSD (рекомендуется), HDD.
