Model Studio CS Строительные решения

Model Studio CS Строительные решения — инженерный программный комплекс для проектирования зданий и сооружений объектов промышленного и гражданского строительства.

Программа предназначена для разработки архитектурно-строительной части проекта по основным маркам АР, АС, КЖ и КМ.

Система позволяет создавать информационные модели зданий и сооружений, а также автоматически формировать проектную и рабочую документацию в соответствии с требованиями отраслевых стандартов.

Model Studio CS Строительные решения работает на базе Платформа nanoCAD.

Интеграция с платформой nanoCAD значительно расширяет ее функциональность и предоставляет инженерам удобные инструменты для:

разработки строительных конструкций
работы с информационной моделью объекта
автоматизации оформления чертежей
подготовки проектной и рабочей документации

Использование Model Studio CS Строительные решения повышает эффективность работы проектировщиков, снижает количество ошибок и ускоряет выпуск документации.

Заказать Нужна консультация

Описание

Программный комплекс разрабатывался как оптимальный инструмент для проектирования заводов, объектов электроэнергетики, обустройства месторождений, добывающих и перерабатывающих производств, насосных станций и объектов городского хозяйства, складов и терминалов, объектов жилой и административной инфраструктуры производств. Он включает в себя библиотеки строительных изделий и конструкций.

Оптимальная автоматизация обеспечивается уникальным сочетанием Model Studio CS Строительные решения и Платформы nanoCAD, которое во многом превосходит аналоги на базе программ иностранных разработчиков, поскольку создано с учетом отечественной школы проектирования и соответствует требованиям российских норм и правил.

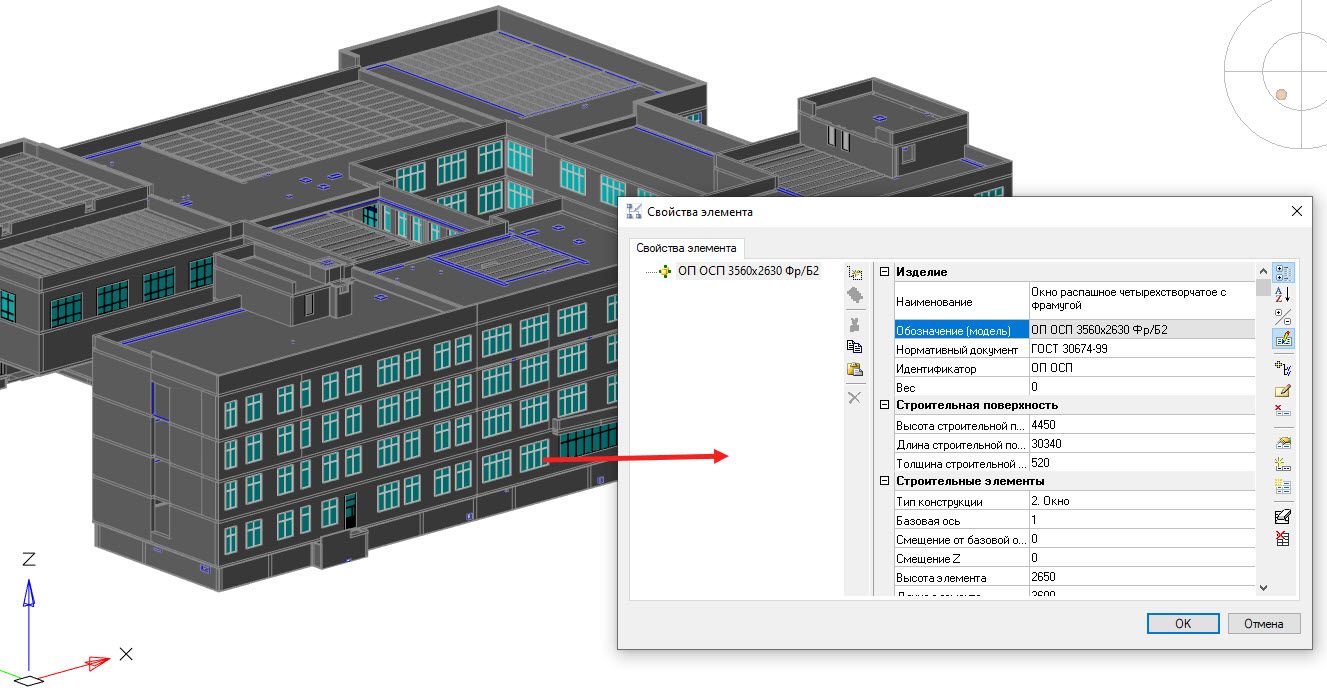

Модели, создаваемые в Model Studio CS Строительные решения, содержат всю необходимую атрибутивную информацию и являются основой для генерации проектно-сметной документации.

Сохраняя модель в CADLib Модель и Архив, пользователь автоматически создает информационную систему поддержки строительства и эксплуатации (BIM) с широкими возможностями.

Model Studio CS Строительные решения совместно с nanoCAD Облака точек может использоваться при реконструкции промышленных зданий и сооружений. Благодаря простоте и продуманности инструментов эта связка позволяет легко воссоздать модель на основе облака точек, полученных в результате лазерного сканирования.

База строительных элементов, изделий и материалов

База данных строительных элементов, изделий и материалов Model Studio CS встроена в среду проектирования и не требует вызова дополнительных программ: комфортное диалоговое окно предоставляет пользователю удобный и наглядный доступ к ней.

Инженер, использующий Model Studio CS, получает все инструменты, необходимые для работы с базой данных: поиск (простой или с предварительно заданными условиями), работа с предопределенными выборками, классификаторами. Предусмотрена возможность без вставки в чертеж просмотреть, как выглядит объект и (также без вставки) получить полную информацию о нем: марку, размеры, название завода-изготовителя, материал, вес, состав и другие данные, необходимые для принятия решения. Пользователи могут самостоятельно создавать новые элементы параметрической графики, сохранять их и пополнять типоразмеры.

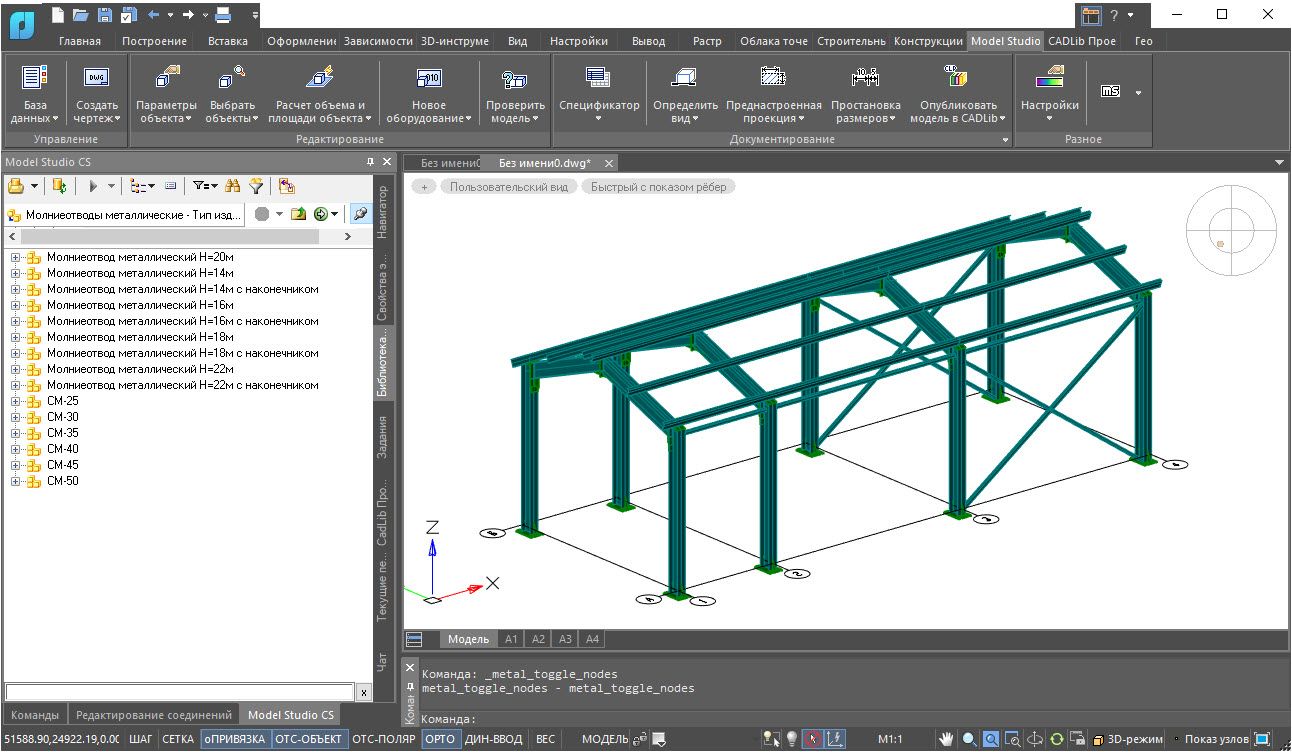

Формирование трехмерной информационной модели

Model Studio CS Строительные решения позволяет выполнять все необходимые виды операций по созданию зданий и сооружений разделов проекта АР, АС, КМ, КЖ при помощи специальных инструментов и параметрических объектов базы данных:

использование интеллектуальных параметрических архитектурно-строительных объектов;

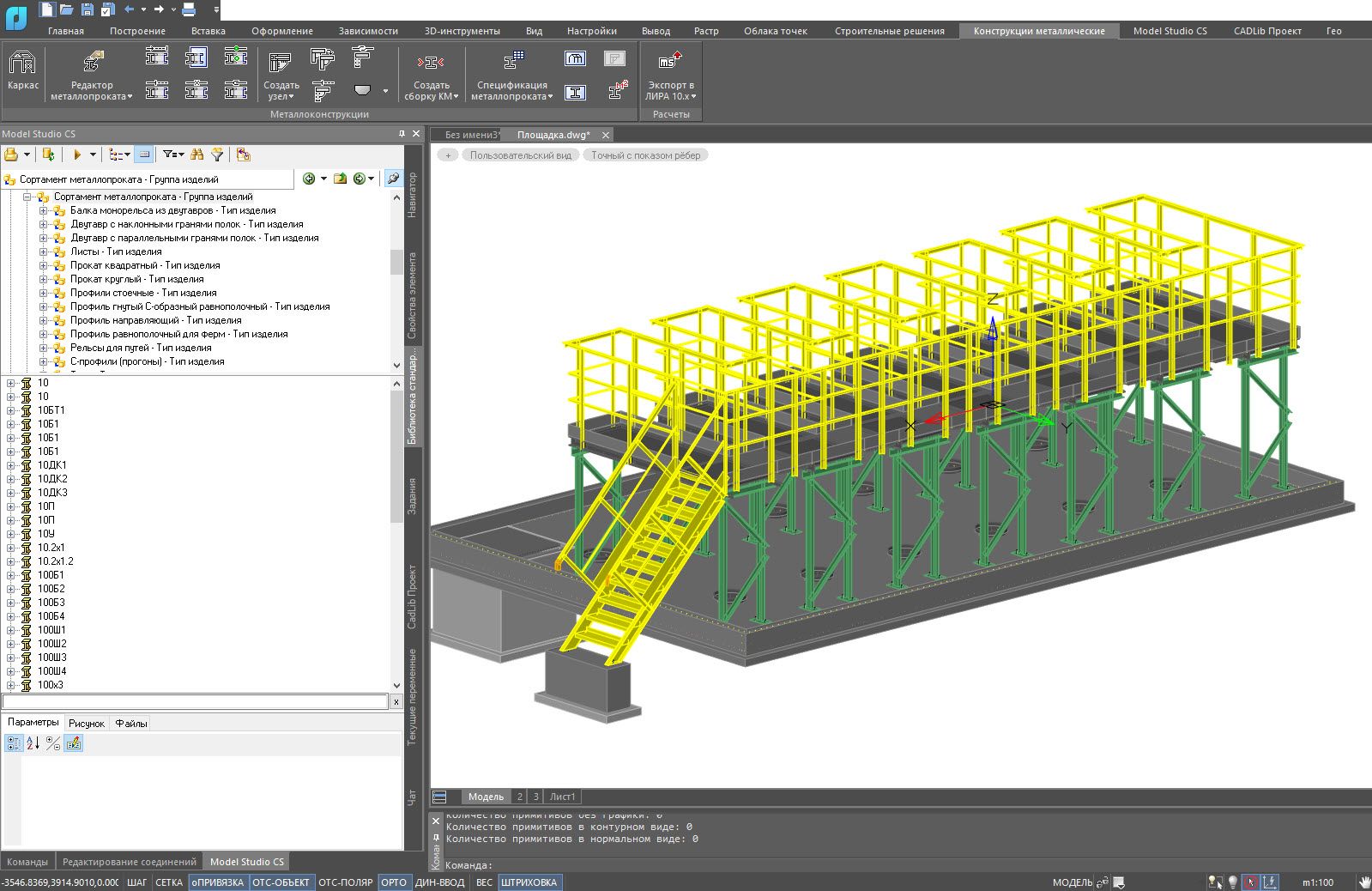

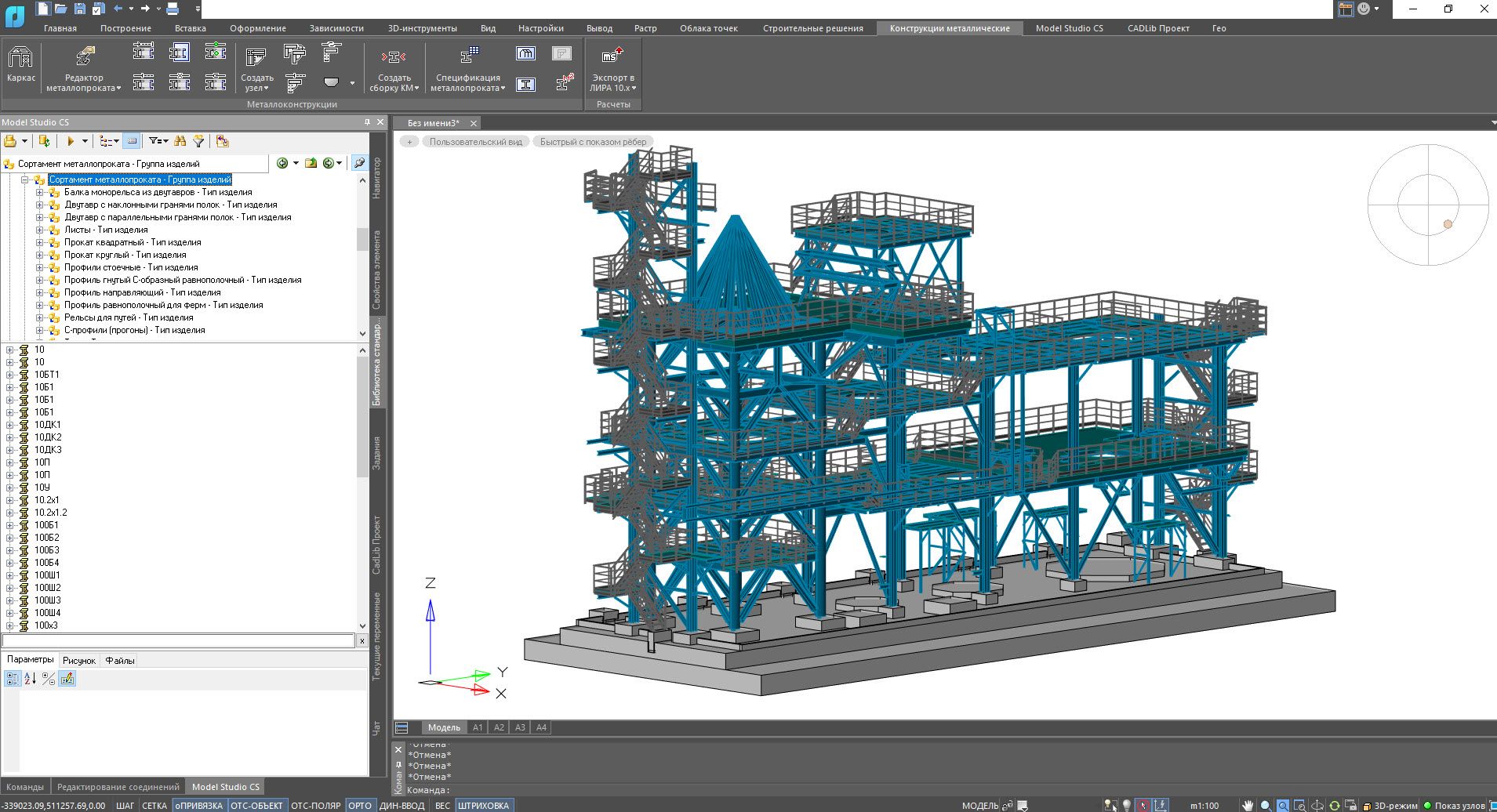

создание металлических конструкций и изделий на основе стандартных профилей металлопроката базы данных;
конструирование узловых соединений металлоконструкций на основе типовых параметрических объектов базы данных или проработка узла вручную из набора отдельных фасонных деталей;
формирование основания под блочные и блочно-модульные здания путем выбора строительной сетки осей с возможностью задавать количество свай по осям X и Y, расстояния между ними, смещения свай от края блока, указания марки, отметки верха ростверков и длину свай в грунте;
автоматизированное армирование железобетонных конструкций с помощью специализированного Мастера армирования путем ввода основных параметров.

Расчеты

Предусмотрена возможность передачи 3D-модели здания и данных по нему напрямую из программного комплекса Model Studio CS Строительные решения в программные комплексы ЛИРА-САПР, ЛИРА 10.x и SCAD Office для прочностного анализа конструкции методом конечных элементов.

Передача данных выполняется для металлических каркасов (стержневые конечные элементы), а также стен и плит перекрытий (строительные железобетонные поверхности — оболочечные конечные элементы).

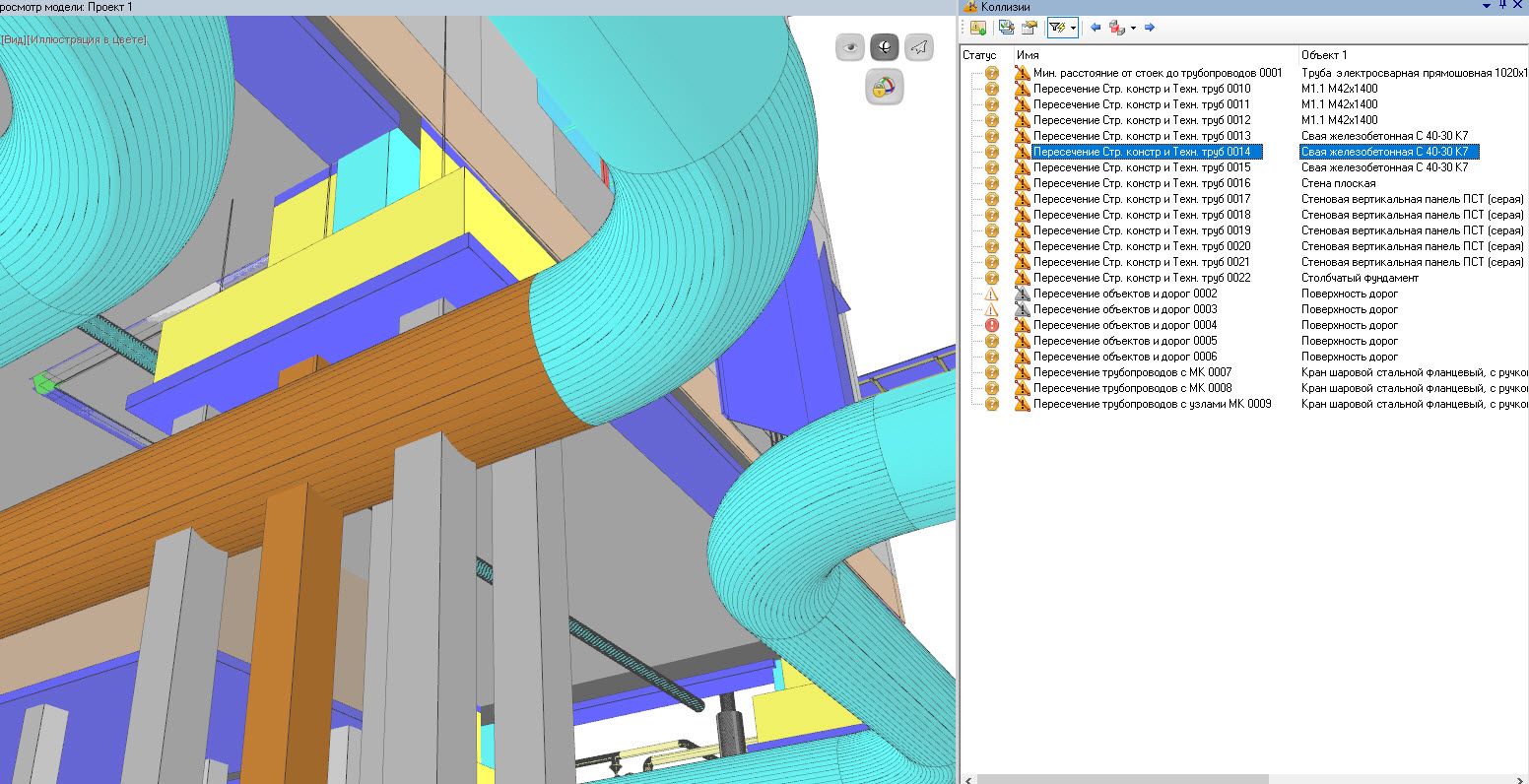

Проверка модели на коллизии

Model Studio CS Строительные решения совместно с CADLib Модель и Архив позволяет выполнять все необходимые проверки на предмет обнаружения коллизий, пересечений, нарушения предельно допустимых расстояний. Встроенная система проверки коллизий в CADLib Модель и Архив обеспечивает возможность анализировать расстояния между строительными конструкциями и инженерными коммуникациями, а также между другими объектами, переданными из Model Studio CS.

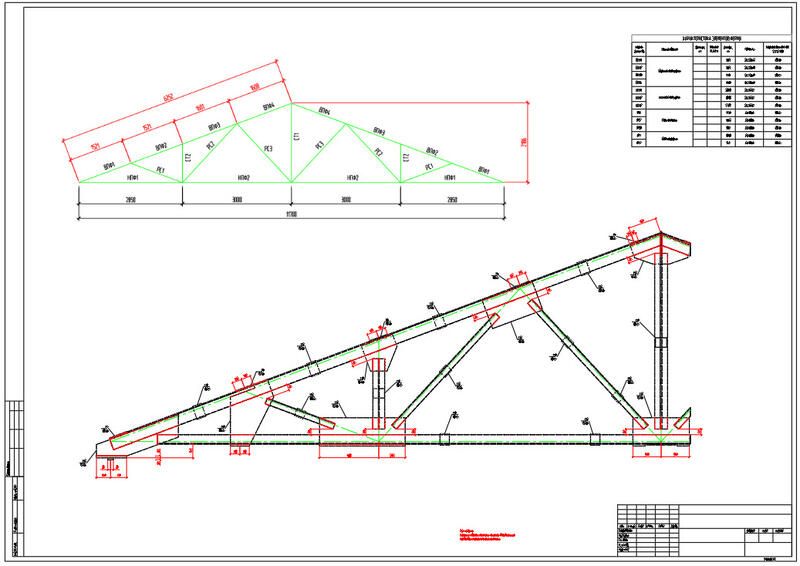

Генератор чертежей

Автоматическая генерация чертежей средствами Model Studio CS значительно сокращает сроки выпуска документации. Процесс получения чертежа весьма прост, понятен любому проектировщику и сводится к выполнению нескольких простых действий:

определить линию разреза, а также его глубину и высоту, то есть установить границы вида на модели;
выбрать из списка необходимый профиль генерации проекции и указать место на чертеже.

В результате автоматической генерации получаются высококачественные готовые чертежи. Созданные планы, виды и разрезы сохраняют связь с моделью и при необходимости обновляются.

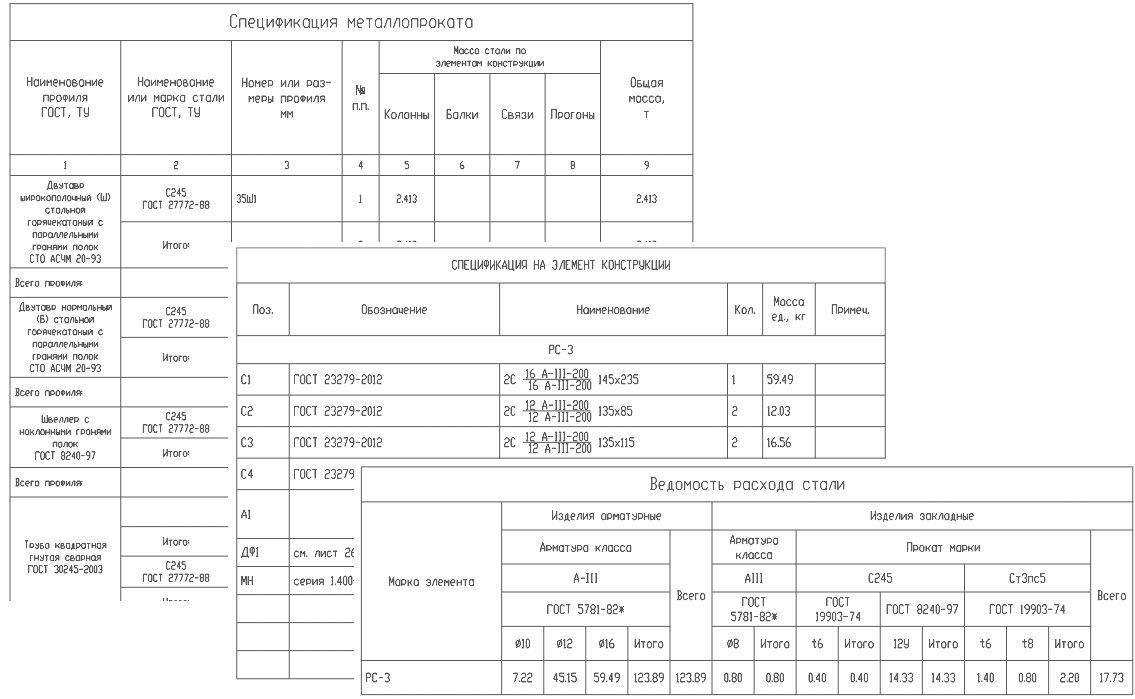

Автоматическое формирование спецификаций

Model Studio CS Строительные решения на основе созданной трехмерной информационной модели автоматически формирует такие табличные документы, как техническая спецификация стали, ведомость расхода стали, ведомость деталей, ведомость объемов работ и другие. В ячейках таблиц учитывается автоматизация создания дроби.

Генерация происходит в полностью автоматическом режиме, пользователю необходимо лишь выбрать требуемый шаблон и формат приложения (nanoCAD, Microsoft Office), в которое будет выгружен финальный вариант.

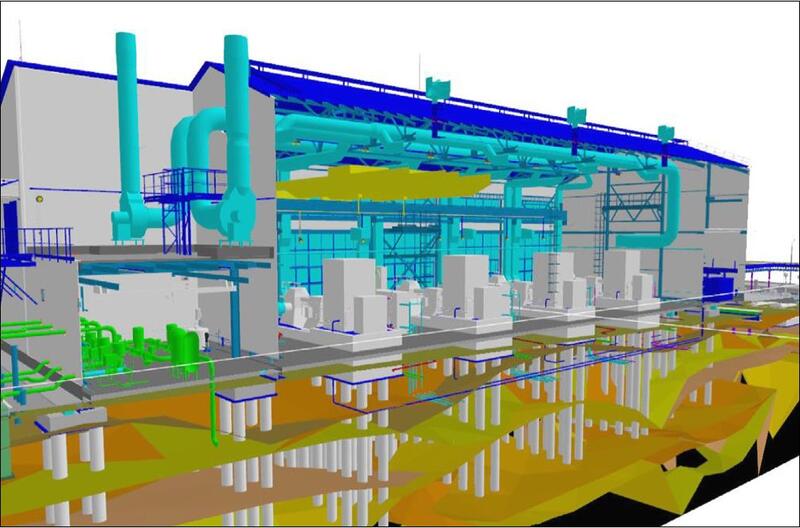

Учет геологической обстановки при проектировании

В Model Studio CS Строительные решения предусмотрен функционал по интеграции проектируемых моделей и данных геологии, импортированных из специализированного ПО. Интеграция осуществляется посредством передачи данных о геологических слоях проектируемого объекта в базу данных проекта Model Studio CS (CADLib Проект). Основными задачами, решаемыми с учетом геологической особенности, являются построение траншей, котлованов, скважин и автоматическая генерация ведомости объемов земляных работ с разбивкой общего объема разработки на отдельные грунты, а также генерация продольных профилей с геологическим разрезом.

Технические требования

Графическая CAD-платформа

Платформа nanoCAD 22−25 (с модулем «3D»).

СУБД (опционально)

PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows;
SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии.

Операционная система

Отечественные операционные системы Astra Linux SE 1.7 / RED OS 8.0 / Alt Linux 10 / Ubuntu 22 и выше;
Операционная система Windows 8.1, 10, 11 64-bit.

Аппаратное обеспечение

Процессор Intel Core i5 или core i7 (рекомендуется 8 физических ядер).
Монитор 1024×768 True Color.
Обязательная поддержка DirectX 11−12 и Vulkan 1.3, видеопамять, — минимум 2 Гб, рекомендуется 8 Гб и выше.
Рекомендуются игровые карты производства NVIDIA (рекомендуется GeForce RTX 4060).
Мышь или другие устройства указания, поддерживаемые операционной системой.
Оперативная память — рекомендовано минимум 24 Гб, оптимально 64 Гб и более.
Свободное место на жестком диске — 6 Гб (минимум).
Тип жесткого диска — SSD (рекомендуется), HDD.
