CADLib Персональная модель

CADLib Персональная модель — программное обеспечение из линейки Model Studio CS, предназначенное для открытия и просмотра сверхкрупных проектов. Система поддерживает проекты, выгруженные из базы данных CADLib Модель и Архив в формате MLT, а также широко используемый формат IFC.

Новое программное ядро обеспечивает быструю загрузку больших объемов данных и значительно повышает производительность при работе с крупными проектами.

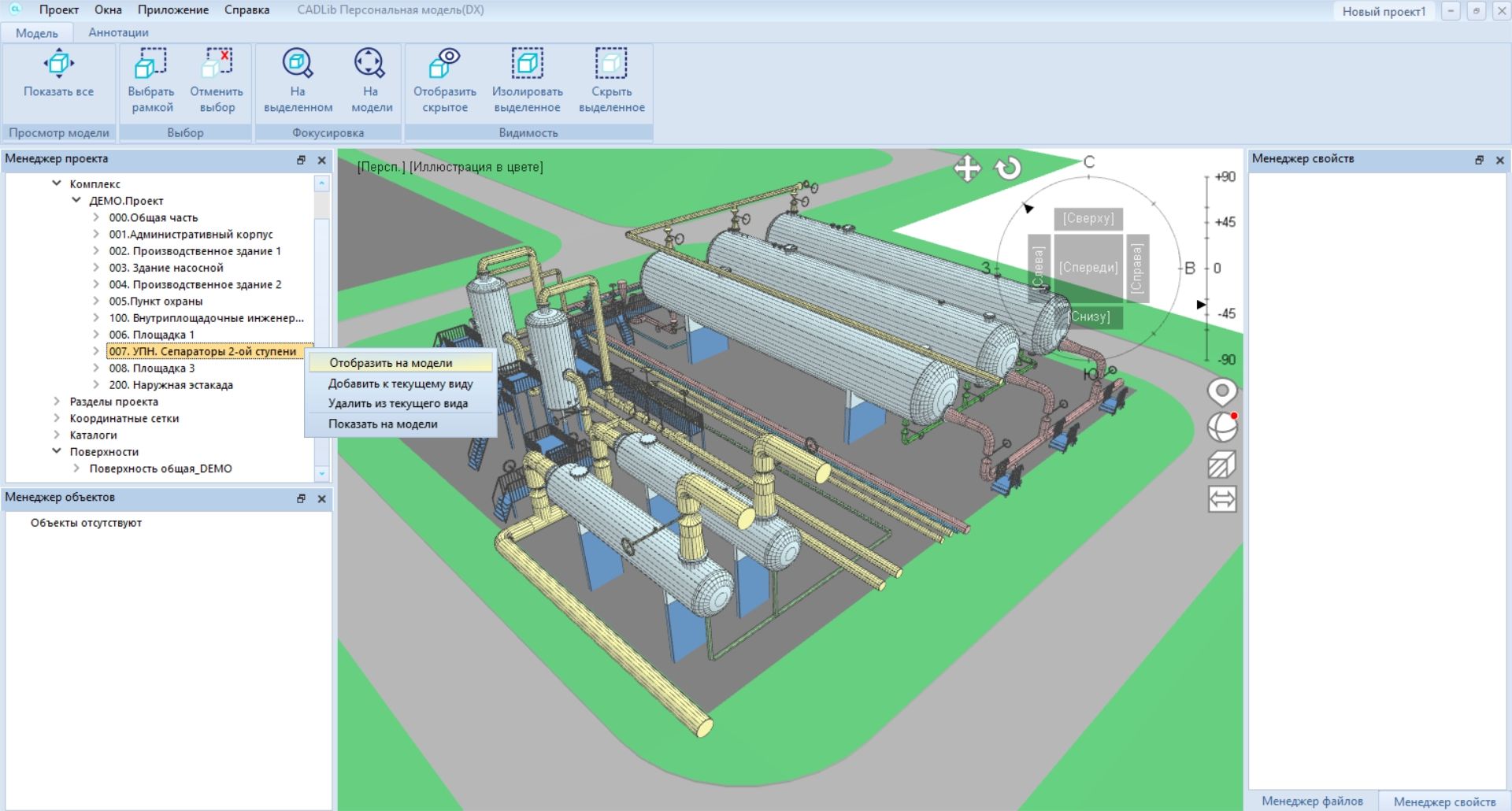

Приложение позволяет:

просматривать структуру проекта и ее компоненты;
получать доступ ко всем атрибутивным данным объектов;
удобно работать с большими информационными моделями.

Расширенные инструменты визуализации включают режим просмотра проекта от третьего лица с реалистичным аватаром, что позволяет проводить более наглядную визуальную проверку модели.

В систему аннотаций, помимо выносок и инструментов измерения, добавлены геометрические фигуры. Также реализована возможность переноса аннотаций с использованием формата XML.

Заказать Нужна консультация

Описание

Технология проектирования промышленных объектов, общественных и гражданских зданий на базе программного комплекса Model Studio CS включает в себя использование специализированных продуктов Model Studio CS для разработки 3D-моделей и 2D-документации, программного обеспечения CADLib Модель и Архив для объединения всей информации в общую 3D-модель, плагинов для получения моделей из ПО других производителей, а также применение инструментов для просмотра и анализа модели заказчиком. К таким инструментам относится CADLib Персональная Модель. Приложение позволяет без доступа к базе данных проекта и без покупки специализированного ПО открывать файл информационной модели, полученный от проектной организации, выполнять проверку и анализ проекта.

Архитектура комплексного решения организована следующим образом: 3D-проект разрабатывается с применением программного комплекса Model Studio CS по технологии CADLib Проект. Совмещенная модель всего проекта собирается для проверки и анализа в CADLib Модель и Архив — эта программа напрямую работает с базой данных проекта, в ней поддерживается доступ к любой информации по проекту.

Для передачи модели на проверку заказчику используется программа CADLib Модель и Архив из которой выгружается файл в формате MLT, который может полностью или частично содержать 3D-модель и ее структуру. Кроме того, можно использовать данные от сторонних разработчиков, выгруженные в формат IFC. Заказчик с помощью CADLib Персональная Модель просматривает предоставленную 3D-модель, выполняет измерения и вносит замечания. Затем эти замечания выгружаются в файл XML и передаются в проектную организацию, чтобы загрузить их в среде CADLib Модель и Архив или CADLib Персональная Модель.

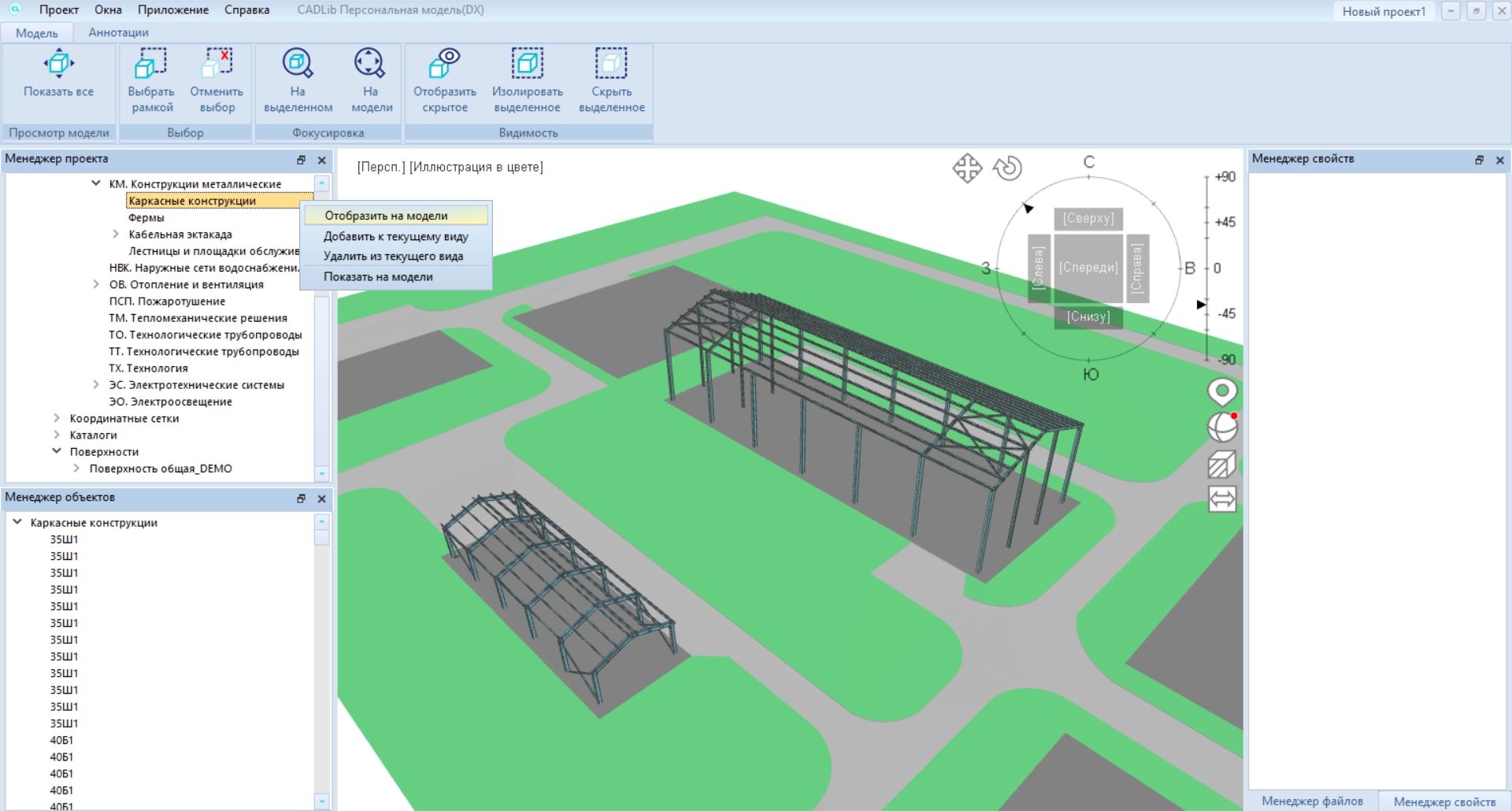

Просмотр 3D-модели по структурам

В файл MLT сохраняется информация о 3D-объектах и их атрибутах, данные об иерархиях «Комплекс» и «Разделы проекта», пользовательские выборки и классификаторы, а также файлы, связанные с 3D-объектами. Просмотр 3D-объектов происходит таким же образом, как в CADLib Модель и Архив: в программе можно показывать и скрывать объекты, связанные с определенными уровнями структуры.

Наряду со стандартными структурами зданий/сооружений и разделами проекта, для отображения объектов могут использоваться пользовательские классификаторы, созданные в CADLib Модель и Архив и сохраненные в файле MLT.

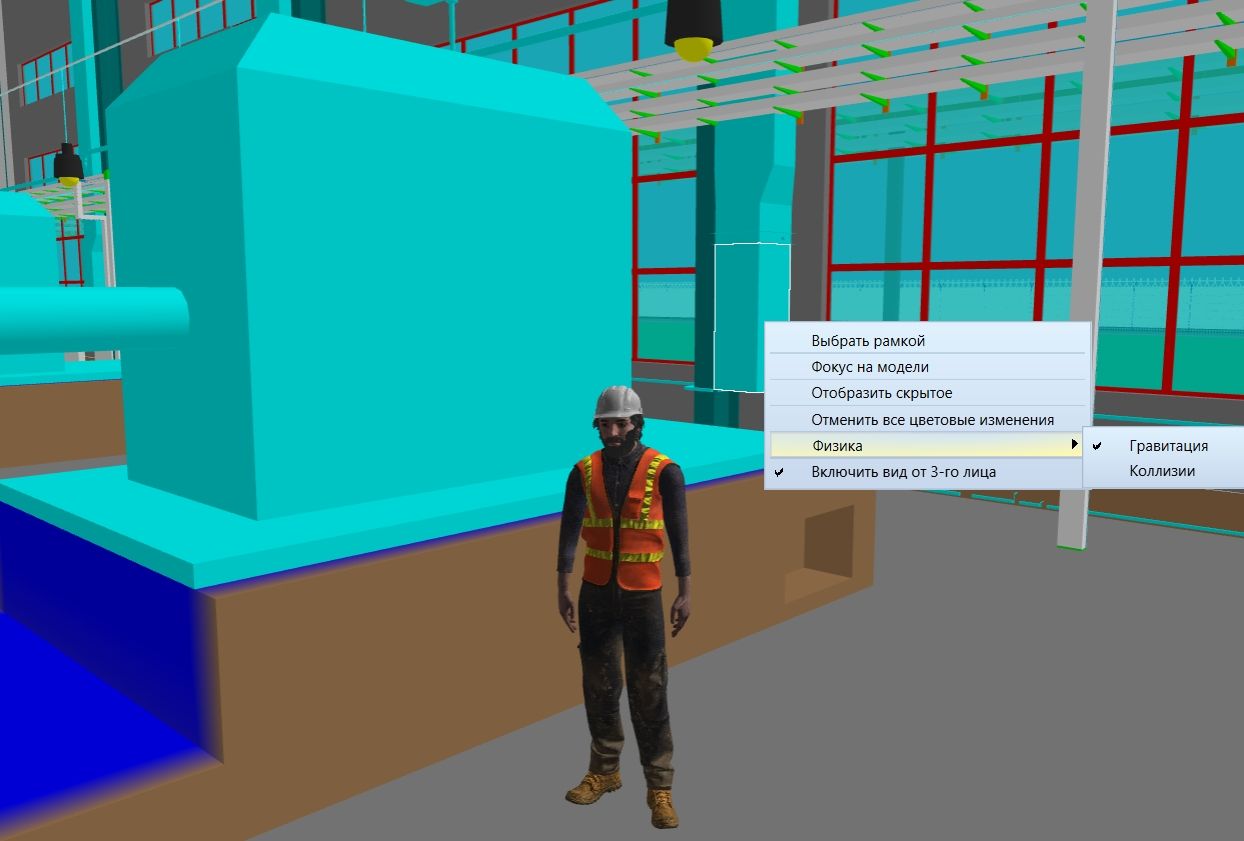

Визуальная проверка проекта

Стандартные инструменты навигации CADLib Персональная Модель дополнены возможностью осмотра от третьего лица. Данный функционал позволяет осуществлять визуальную проверку модели с помощью реалистичного аватара, который может осуществлять облет и обход модели с учетом препятствий.

Инструменты отображения 3D-модели

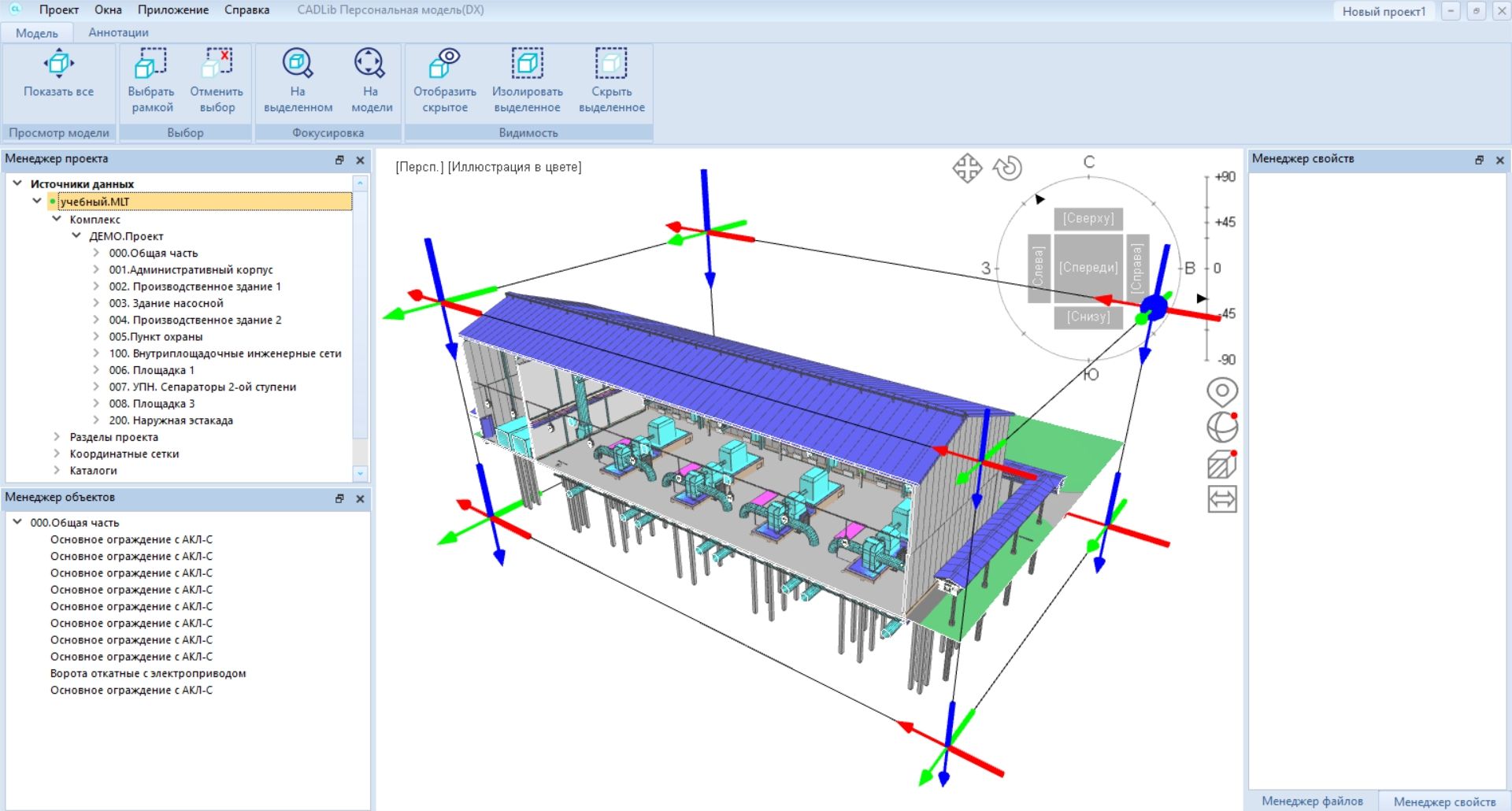

Кроме команд для просмотра модели по частям, в CADLib Персональная Модель доступен режим обрезки для создания динамических секущих плоскостей по осям X, Y и Z.

Различные визуальные стили, а также наличие ортогональной и перспективной проекций отображения 3D-модели позволяют выбрать наиболее удобный способ просмотра объектов.

Для удобства пользователя доступна быстрая (по двойному клику мыши) фокусировка на выбранном объекте или на всей модели.

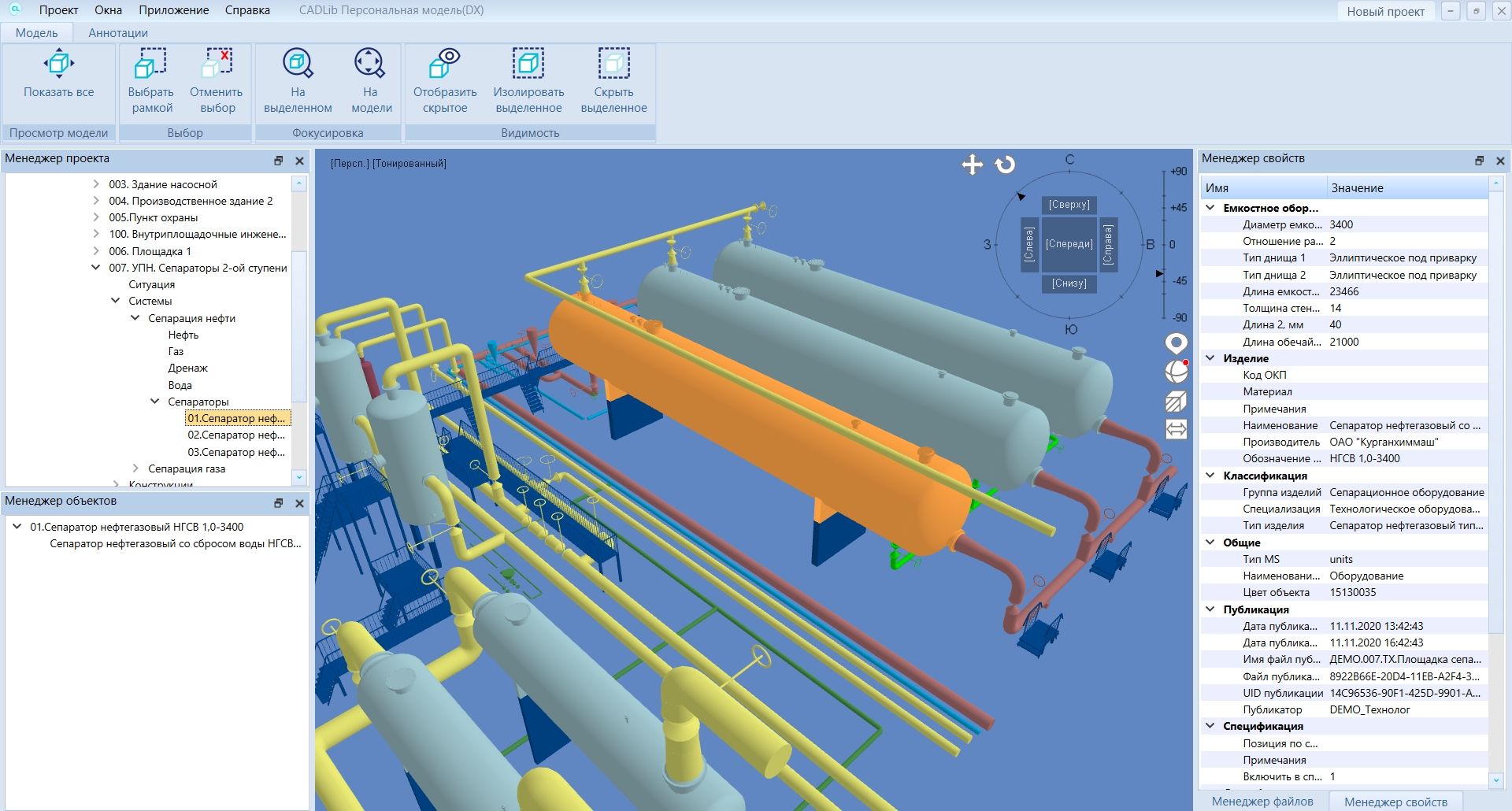

Атрибутивные данные 3D-объектов

При сохранении данных из базы проекта в файл MLT каждый 3D-объект имеет ту же атрибутивную информацию, что и в исходной базе. Просмотр атрибутивной информации осуществляется через менеджер свойств.

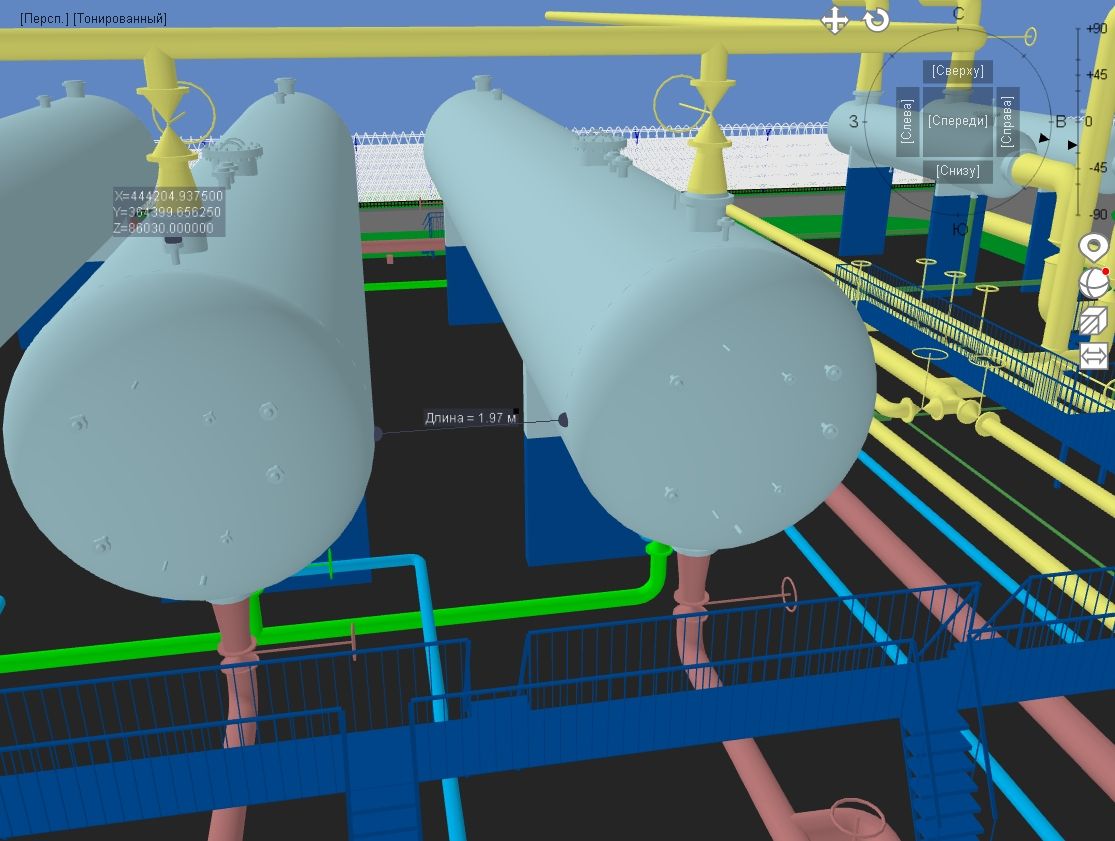

Создание заметок

Для создания замечаний заказчика, касающихся 3D-модели, используются заметки. В CADLib Персональная Модель есть инструменты создания выносок, средства измерения расстояний между заданными точками или между 3D-объектами, а также измерительные фигуры. Заметки можно выгрузить в файл XML для передачи исполнителю и дальнейшего импорта в CADLib Модель и Архив или в CADLib Персональная Модель.

Доступ к файлам, связанным с 3D-объектами

При сохранении MLT-файла существует возможность сохранять файлы, связанные с 3D-объектами. При выборе опции сохранения пользователь, открыв файл MLT в CADLib Персональная Модель без доступа к базе данных, сможет просмотреть список файлов, связанных с 3D-объектами. Также их можно будет скачать на компьютер пользователя.

Технические требования

СУБД (опционально)

PostgreSQL от 12 до 16 с кодировкой по умолчанию ru_RU.UTF-8 для ОС Linux и кодировкой Russian_Russian.1251 для ОС Windows;
SQL Server не ниже 2017 версии, SQL Server Express не ниже 2017 версии.

Операционная система

Отечественные операционные системы Astra Linux SE 1.7 / RED OS 8.0 / Alt Linux 10 / Ubuntu 22 и выше;
Операционная система Windows 8.1, 10, 11 64-bit.

Аппаратное обеспечение

Процессор Intel Core i5 или core i7 (рекомендуется 8 физических ядер).
Монитор 1024×768 True Color.
Обязательная поддержка DirectX 11−12 и Vulkan 1.3, видеопамять, — минимум 2 Гб, рекомендуется 8 Гб и выше.
Рекомендуются игровые карты производства NVIDIA (рекомендуется GeForce RTX 4060).
Мышь или другие устройства указания, поддерживаемые операционной системой.
Оперативная память — рекомендовано минимум 24 Гб, оптимально 64 Гб и более.
Свободное место на жестком диске — 6 Гб (минимум).
Тип жесткого диска — SSD (рекомендуется), HDD.
