CADLib Модель и Архив — это современная информационная система, предназначенная для поддержки полного жизненного цикла объектов капитального строительства и технологического оборудования промышленных предприятий.
Платформа обеспечивает эффективное управление процессами проектирования, проверки 3D-моделей, строительства и эксплуатации зданий, сооружений и инженерных систем.
Система объединяет в едином информационном пространстве все данные по проекту:
Благодаря централизованному хранению данных CADLib Модель и Архив обеспечивает быстрый доступ к актуальной информации, повышает прозрачность проектных процессов и упрощает взаимодействие между участниками проекта.
Гибкая система разграничения прав доступа позволяет предоставлять пользователям только ту информацию, которая необходима им для работы, обеспечивая безопасность и контроль данных.

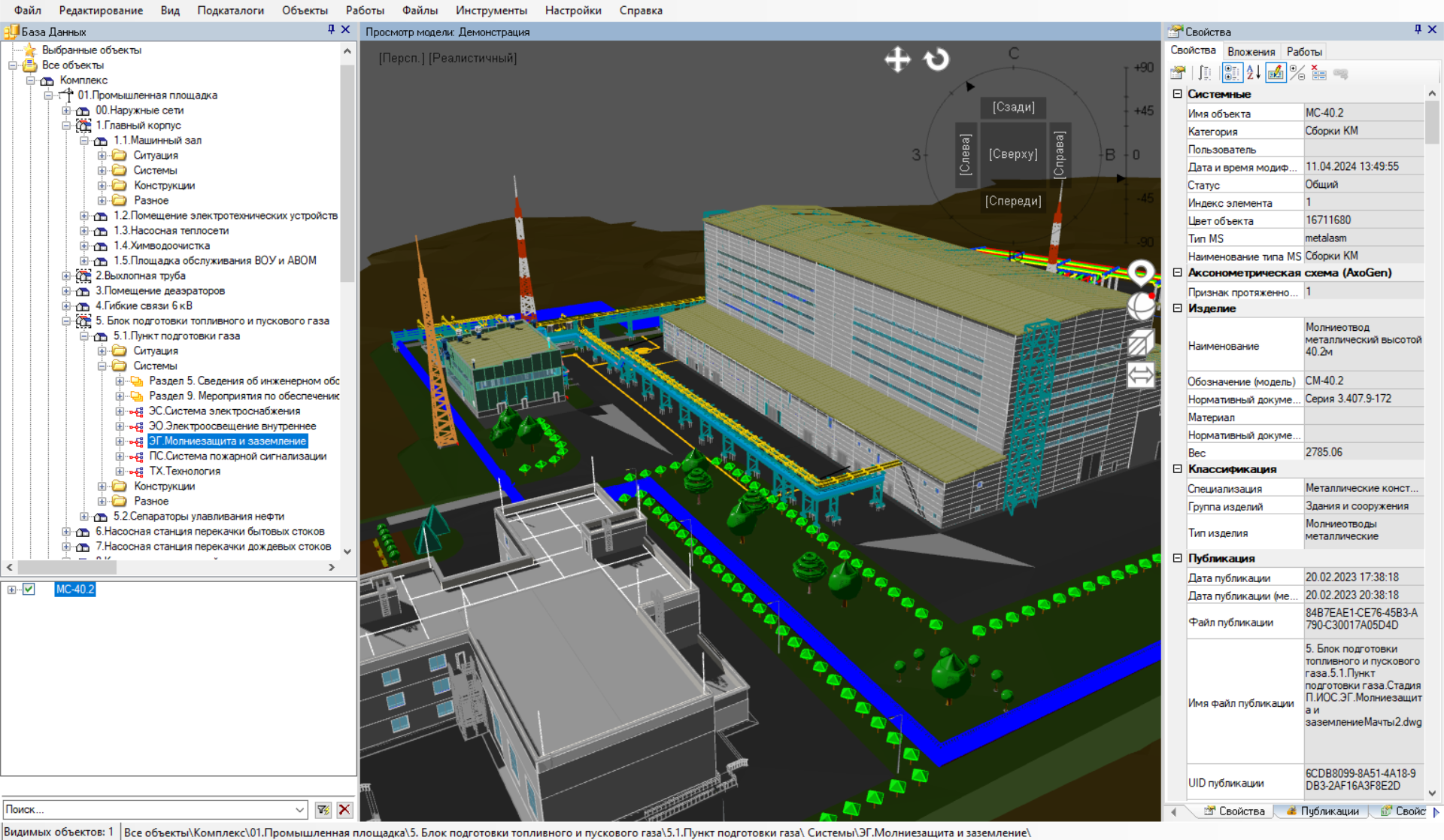

Программное обеспечение CADLib Модель и Архив разработано для управления 3D-проектом в условиях совместной работы. Оно позволяет создать и наполнить информационную модель 3D-проекта на основе технологии баз данных и выполнить проверку проектных решений, анализ объектов модели, получить отчеты по совмещенной модели и т.д. Информационная модель в CADLib Модель и Архив создается на базе специализированных АРМ Model Studio CS и импортированных данных и может использоваться на всех стадиях жизненного цикла промышленного предприятия или объекта строительства.
Состав базы данных проекта в CADLib Модель и Архив:
Эта информация может пополняться и изменяться в течение всего срока использования базы данных проекта.
Объекты базы данных распределены по иерархическим структурам: структуре зданий и сооружений, структуре разделов проекта и по произвольной структуре, заданной пользователем. CADLib Модель и Архив поддерживает возможность создания иерархии разделов согласно требованиям Минстроя и Госэкспертизы по Постановлению № 87, а также по ГОСТ Р 21.1101.

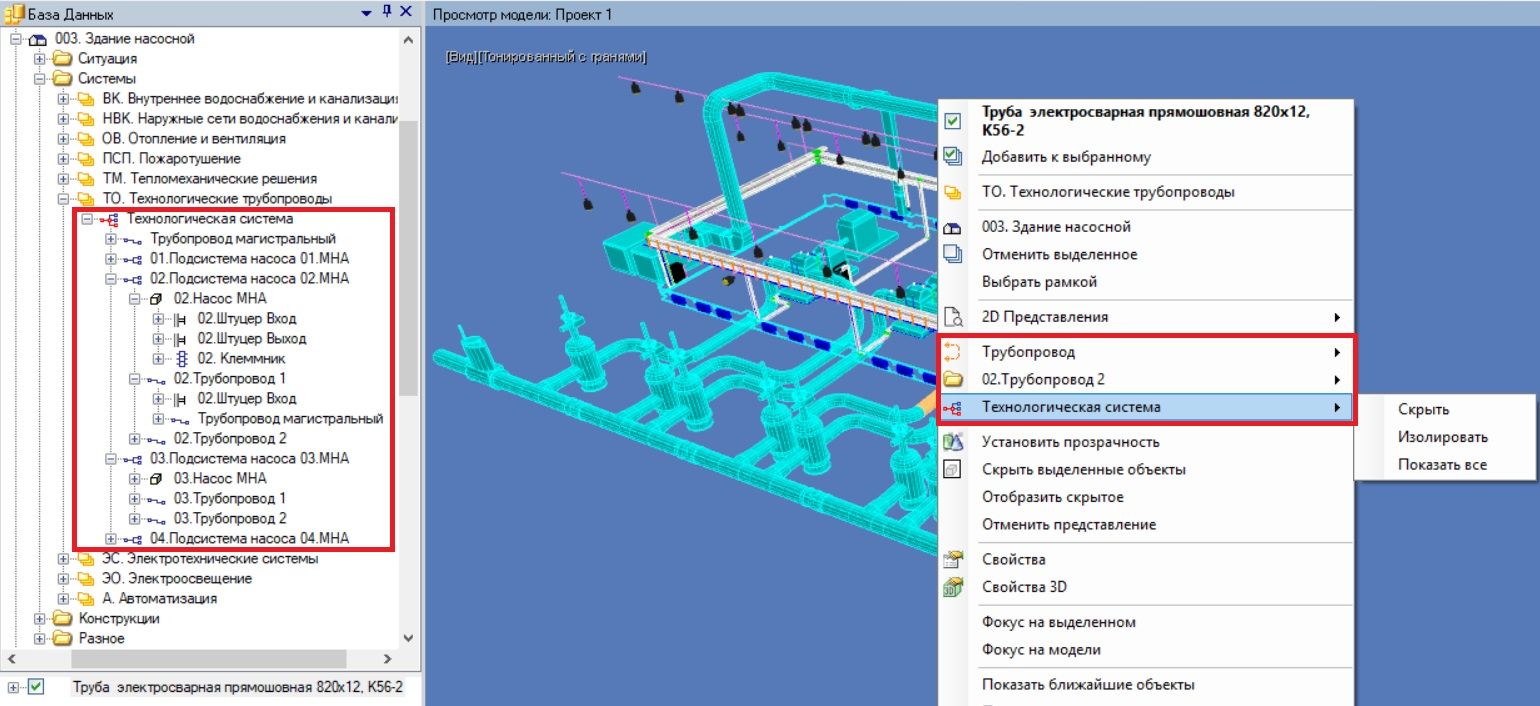

Стандартное распределение объектов по зданиям/сооружением и разделам проекта пополнилось возможностью разделить объекты по системам, подсистемам, линиям, группам оборудования и т.д. Такое распределение позволяет проводить визуальный анализ инженерных систем, получать отчеты по выбранной структуре, отображать/скрывать в окне просмотра модели или в чертеже объекты иерархии. Структура систем может быть разработана вручную, получена из Model Studio CS Технологические схемы, импортирована из расчетной программы HYSYS с помощью файла CSV или сгенерирована на основе 3D-модели в Model Studio CS.
Приложение предоставляет инструменты проверки совмещенной 3D-модели на наличие пересечений между объектами, нарушение допустимых расстояний, наличие необходимых объектов, соответствие параметров 3D-объектов заданным требованиям и др. Найденные коллизии анализируются с помощью окна коллизий, а заинтересованные пользователи получают сообщение об обнаруженных нарушениях.

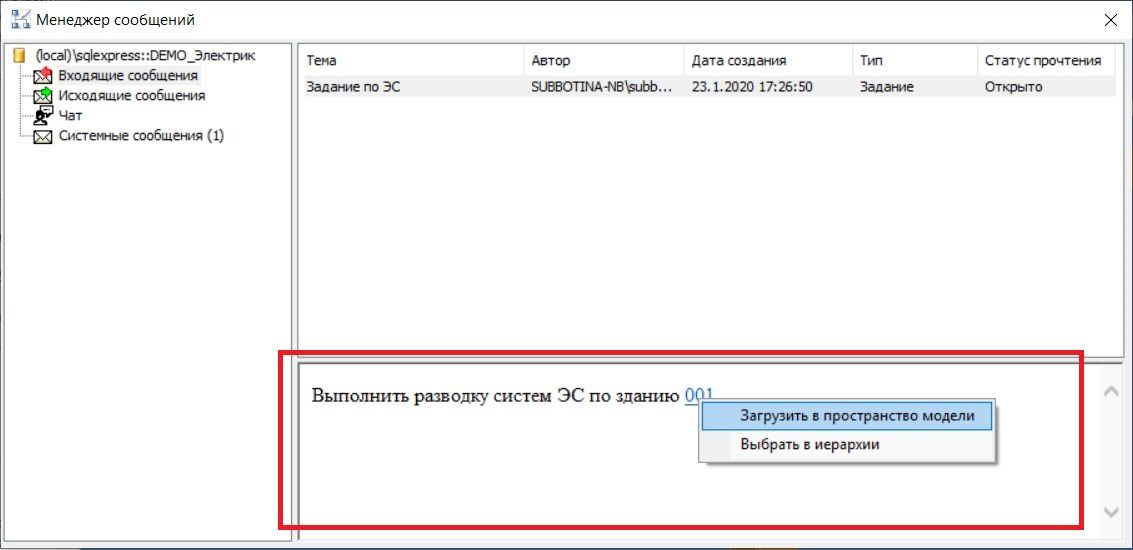

Инструмент обмена сообщениями и заданиями внутри проекта предоставляет полезные возможности по ведению переписки между участниками. В сообщения можно добавлять ссылки на 3D-объекты проекта и объекты иерархии, чтобы получатель мог отобразить их в CADLib Модель и Архив и в Model Studio CS или взять на правку. Помимо сообщений, можно выдавать подключенным к проекту пользователям задания и поручения и отслеживать их выполнение.

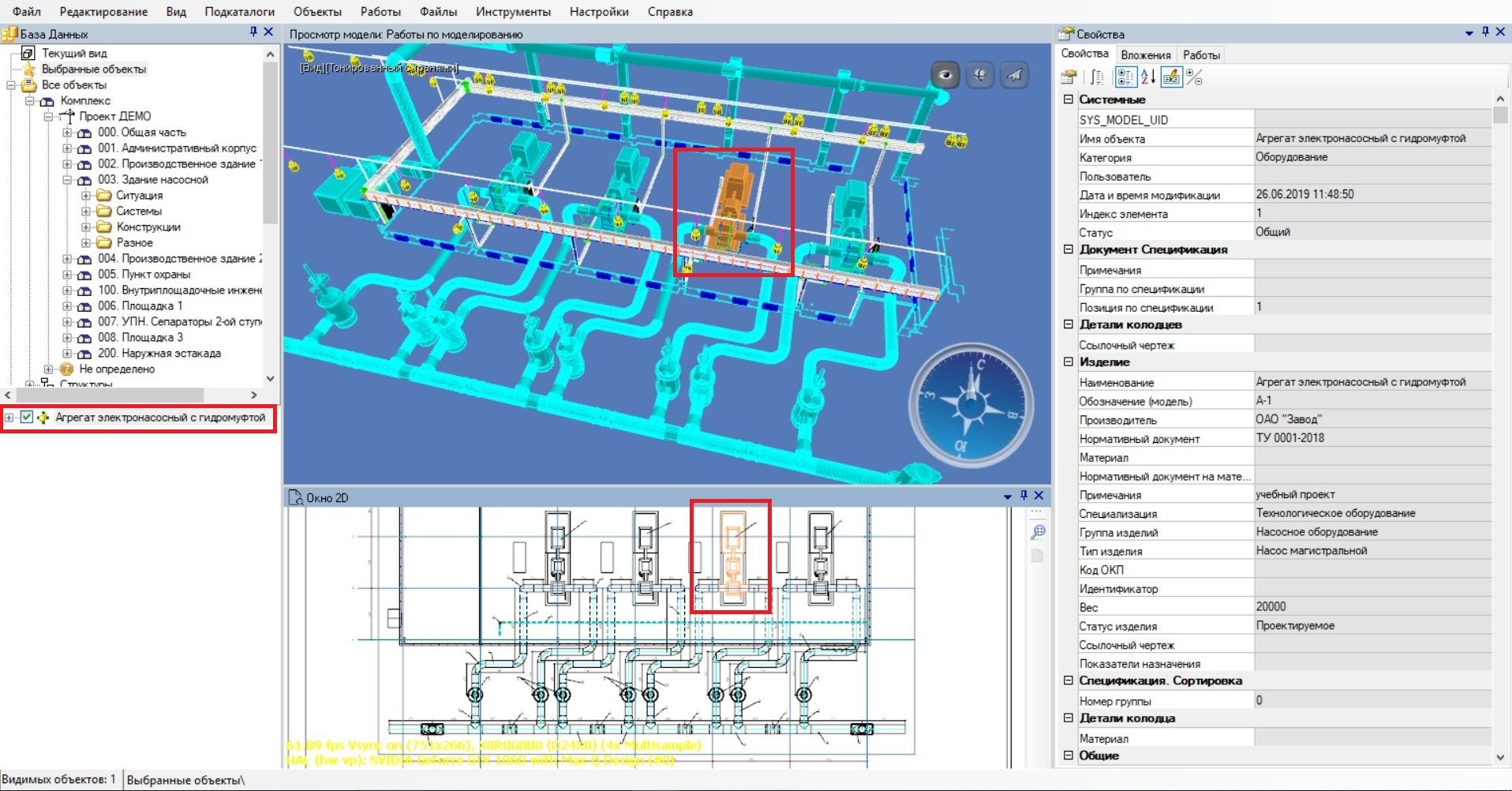

Разработанная поддержка связи между трехмерными объектами и их обозначениями на чертеже позволяет отобразить в CADLib Модель и Архив все 2D-чертежи, полученные в Model Studio CS по 3D-модели. При этом связь между 2D- и 3D-объектами двусторонняя: при выборе 3D-объекта можно перейти к соответствующему ему 2D-объекту и наоборот.

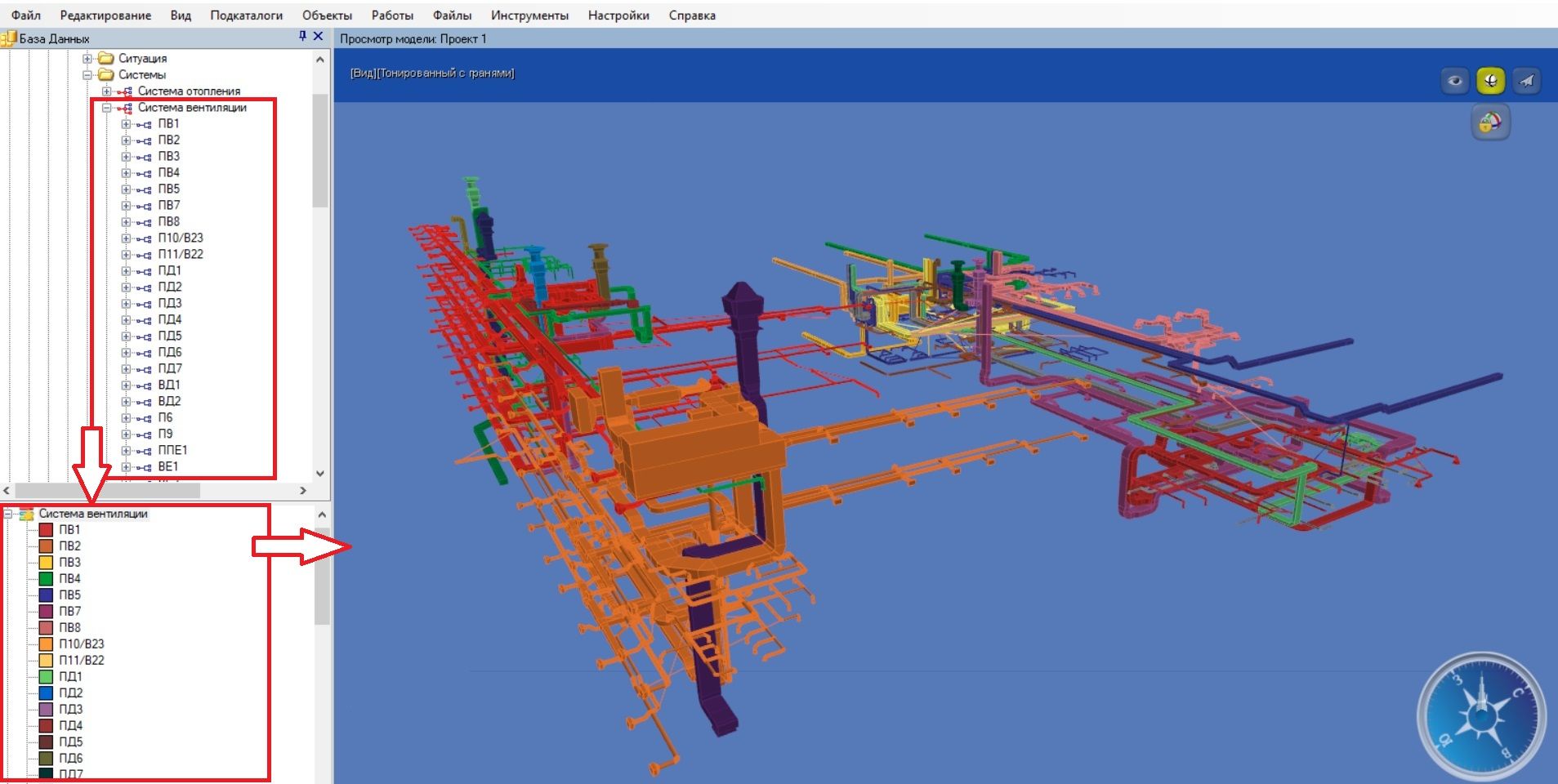

Использование разветвленной структуры открывает дополнительные возможности для визуального анализа комплексной 3D-модели. Благодаря инструменту Представления модели пользователь может выполнить контрастную раскраску 3D-модели, основываясь на значениях заданного параметра. Разветвленная иерархия систем позволяет создать представление модели, в котором каждая система или ее часть будут отображаться разными цветами. Это улучшит восприятие инженерных и технологических систем. Раскраску можно легко отменить и вернуться к стандартной цветовой палитре.

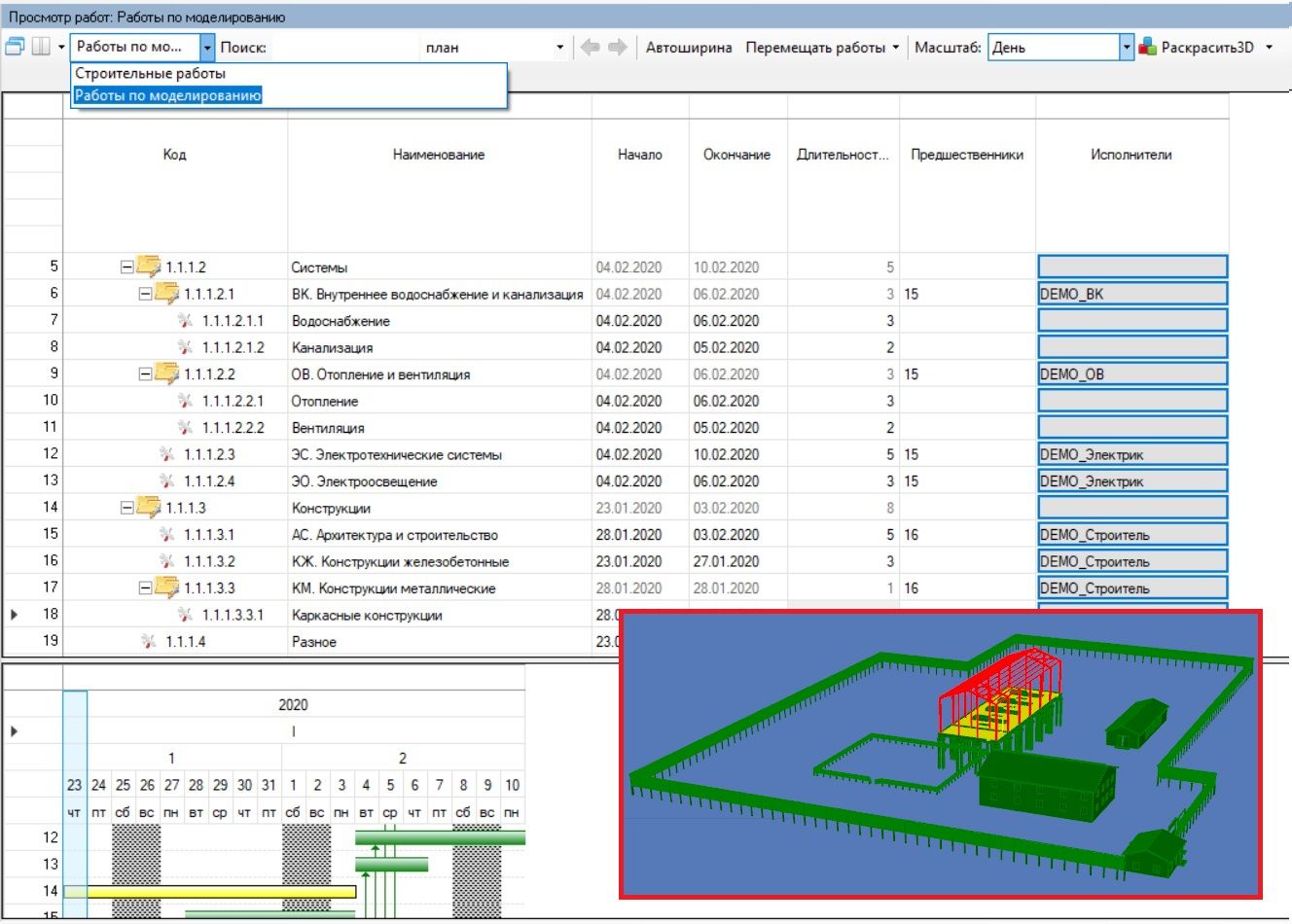

CADLib Модель и Архив поддерживает использование нескольких календарных планов. При этом поддерживается импорт графика работ из Microsoft Project. При формировании плана по проектированию список работ можно создать автоматически на основе заданной структуры проекта, в которую входят здания/сооружения и их части, системы коммуникаций и разделы проекта. Для каждой работы из списка пользователей базы можно задавать исполнителя, который получит автоматическое сообщение о назначенной работе. Для проектов по строительству, техническому обслуживанию и ремонту в базах с готовой 3D-моделью можно привязывать 3D-объекты к работам, к которым они относятся. Диаграмма Ганта позволяет контролировать время выполнения работ и сравнивать плановый и фактический графики..
В процессе выполнения проектных работ возможно использование разнообразного программного обеспечения проектировщиками смежных специальностей. Для создания максимально взаимосвязанной 3D-модели в компании CSoft были разработаны плагины, обеспечивающие прямую публикацию 3D-модели и 2D-документации из программных продуктов Autodesk Revit, Autodesk Navisworks и Autodesk Inventor. Плагины позволяют привязать 3D-объекты к нужному уровню иерархии базы данных проекта и координатной сетке. Двумерные чертежи при публикации привязываются к карточке документа в структуре документов проекта.

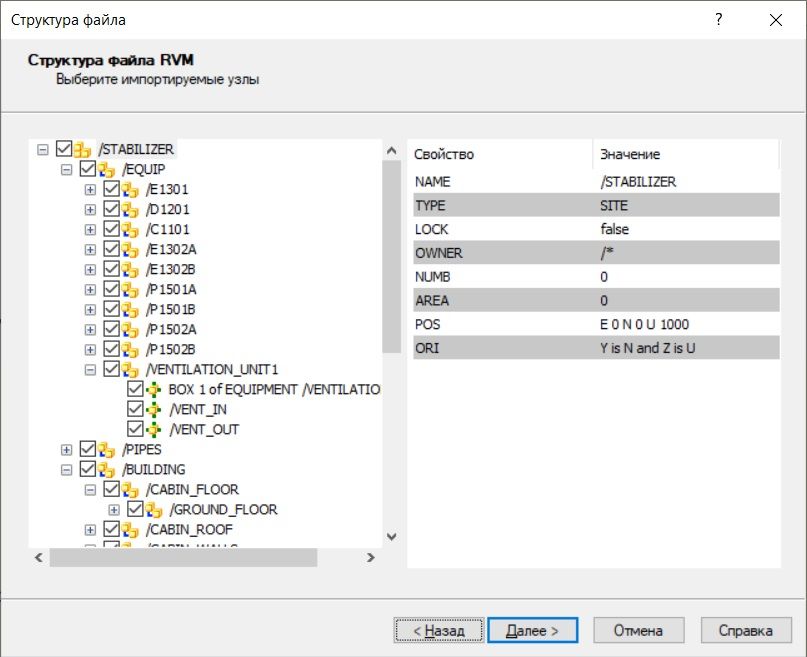

Новый функционал импорта данных из программного продукта AVEVA PDMS позволяет импортировать в базу данных проекта трехмерную графику с атрибутами, связанную с собственной иерархией. Иерархия систем импортируется в базу проекта и встраивается в иерархию свободных структур
